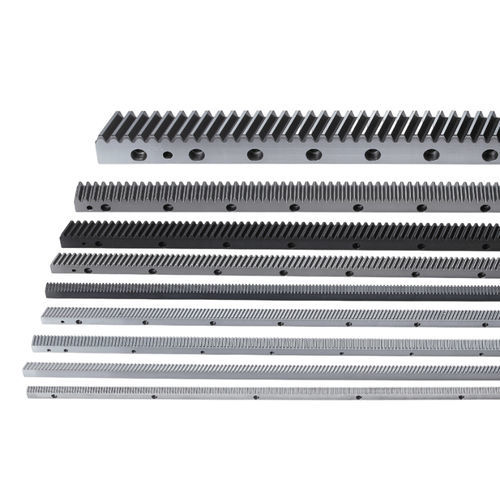

Cremallera helicoidal CHTM06010-DIN8

Descripción general del producto

• Cremalleras helicoidales fresadas
• Material: S50C
• Ángulo de la hélice derecha: 19°31'42"
• Tratamiento de los dientes: Fresados

Datos técnicos Perfil de los dientes: Helicoidal Código del producto: CHTM Módulo (M): 6 Tratamiento de los dientes: Fresado Calidad (Q): DIN 8 Material: S50C Rango de longitud (L): 960-1017.88 Longitud (L): 1000.00 L2: 20.9 Nº de dientes (Z): 50 Anchura (B): 59 Altura (A0): 49 Altura de la línea de paso (A1): 43 D: 62.5 I: 125 Nº de taladros (N°) 8 A: 16 ød1: 18 øD: 26 E: 17 D1: 37.5 I1: 925 ød2: 15,7 Chaflán (f): 3 Error de paso total (Fp) 0.060 Rango de fuerza de avance máx. (kN): 10-30 Fuerza de avance máx. (kN): 10.89 Peso (KG): 18,8 Ángulo de hélice a derechas (β): 19°31'42" Unidad mm Características / especificaciones técnicas

• Módulo: 6
• Material: S50C
• Calidad: DIN 8
• Longitud: 1000,00 mm (Rango de longitud: 960-1017,88 mm)
• Número de dientes: 50
• Ancho (B): 59 mm
• Altura (A0): 49 mm
• Altura de la línea de paso (A1): 43 mm
• Peso: 18,8 KG
• Ángulo de hélice a derechas: 19°31'42"
• Perfil de los dientes: Helicoidal
