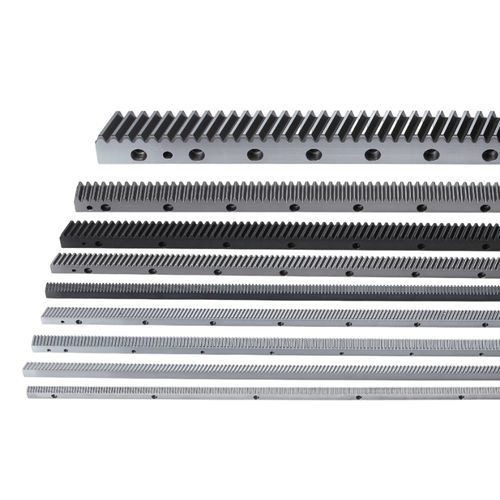

Cremallera helicoidal MSTMQ02010-DIN8templado
Añadir a mis favoritos
Añadir al comparador
Características
- Dentado
- helicoidal
- Otras características
- templado
- Largo
Máx.: 1.017,88 mm
(40,074 in)Mín.: 960 mm
(37,795 in)
Descripción
Descripción general
Datos técnicos
Perfil de diente: recto
Código de producto: MSTMQ
Módulo (M): 2
Calidad (Q): DIN 8
Longitud (L): 1005.31 mm (rango 960-1017.88 mm)
Número de dientes (Z): 160
Ancho (B): 25 mm
Altura (A0): 24 mm
Altura del eje de paso (A1): 22 mm
D: 62.83 mm
I: 125.66 mm
Nº de orificios: 8
A: 8 mm
ød1: 7 mm
øD: 11 mm
E: 7 mm
D1: 31.3 mm
I1: 942.7 mm
ød2: 5.7 mm
Chaflán (f): 2 mm
Error total de paso (Fp): 0.100
Rango fuerza máxima de avance (kN): ≦10 kN
Fuerza máxima de avance (kN): 1.31 kN
Peso: 4.2 kg
Unidad: mm
Especificaciones clave
- Material: SCM440
- Tratamiento térmico: temple y revenido (dureza HRC20-28)
- Acabado de dientes: fresado
Datos técnicos
Perfil de diente: recto
Código de producto: MSTMQ
Módulo (M): 2
Calidad (Q): DIN 8
Longitud (L): 1005.31 mm (rango 960-1017.88 mm)
Número de dientes (Z): 160
Ancho (B): 25 mm
Altura (A0): 24 mm
Altura del eje de paso (A1): 22 mm
D: 62.83 mm
I: 125.66 mm
Nº de orificios: 8
A: 8 mm
ød1: 7 mm
øD: 11 mm
E: 7 mm
D1: 31.3 mm
I1: 942.7 mm
ød2: 5.7 mm
Chaflán (f): 2 mm
Error total de paso (Fp): 0.100
Rango fuerza máxima de avance (kN): ≦10 kN
Fuerza máxima de avance (kN): 1.31 kN
Peso: 4.2 kg
Unidad: mm
Especificaciones clave
- Material: SCM440
- Tratamiento térmico: temple y revenido (dureza HRC20-28)
- Acabado de dientes: fresado
- Perfil de diente: recto
- Código de producto: MSTMQ
- Módulo (M): 2
- Calidad (Q): DIN 8
- Rango de longitud (L): 960-1017.88 mm
- Longitud (L): 1005.31 mm
- Número de dientes (Z): 160
- Ancho (B): 25 mm
- Altura (A0): 24 mm
- Altura del eje de paso (A1): 22 mm
- D: 62.83 mm
- I: 125.66 mm
- Nº de orificios: 8
- A: 8 mm
- ød1: 7 mm
- øD: 11 mm
- E: 7 mm
- D1: 31.3 mm
- I1: 942.7 mm
- ød2: 5.7 mm
- Chaflán (f): 2 mm
- Error total de paso (Fp): 0.100
- Rango fuerza máxima de avance (kN): ≦10 kN
- Fuerza máxima de avance (kN): 1.31 kN
- Peso: 4.2 kg
- Unidad: mm
