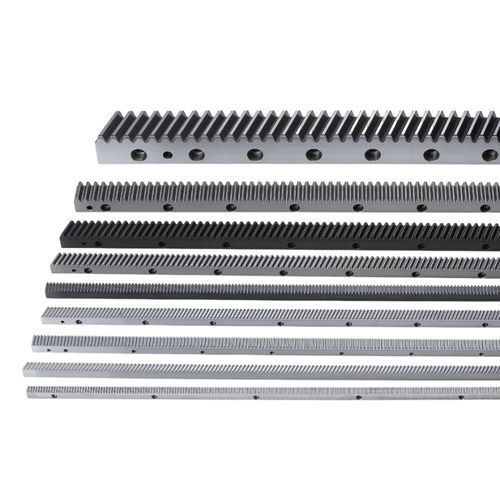

Cremallera helicoidal CHTMH08020-DIN10
Añadir a mis favoritos
Añadir al comparador
Características
- Dentado
- helicoidal
- Largo
1.920 mm
(75,591 in)
Descripción
Resumen del producto
Datos técnicos
Características / especificaciones técnicas
- Tipo: Sección de engranaje helicoidal para transmisión industrial
- Material: S50C
- Ángulo de hélice a mano derecha: 19°31'42"
- Tratamiento térmico: Endurecido (HRC50-55)
- Tratamiento de los dientes: Fresado; dientes endurecidos y granallados
Datos técnicos
- Perfil de diente: Helicoidal
- Código de producto: CHTMH
- Módulo (M): 8
- Tratamiento de dientes: Fresado
- Tratamiento térmico: Endurecido
- Calidad (Q): DIN 10
- Material: S50C
- Rango de longitud (L): 1920-2035.75 mm
- Longitud (L): 1920.00 mm
- L2: 28.0 mm
- Número de dientes (Z): 72
- Ancho (B): 79 mm
- Altura (A0): 79 mm
- Altura de la línea de paso (A1): 71 mm
- D: 60 mm
- I: 120 mm
- Número de taladros (N°): 16
- A: 25 mm
- ød1: 22 mm
- øD: 33 mm
- E: 21 mm
- D1: 120 mm
- I1: 1680 mm
- ød2: 19.7 mm
- Chaflán (f): 4 mm
- Error total de paso (Fp): 0.400 mm
- Rango de fuerza máxima de avance (kN): 50-100 kN
- Fuerza máxima de avance (kN): 86.30 kN
- Peso (kg): 82.0
- Ángulo de hélice a mano derecha (β): 19°31'42"
- Unidad: mm
Características / especificaciones técnicas
- Modelo / Referencia: CHTMH08020-DIN10
- Código de producto: CHTMH
- Módulo: 8
- Material: S50C
- Tratamiento térmico: Endurecido (HRC50-55)
- Tratamiento de los dientes: Fresado; dientes endurecidos y granallados
- Calidad: DIN 10
- Longitud (L): 1920.00 mm (Rango: 1920-2035.75 mm)
- Número de dientes: 72
- Ancho (B): 79 mm
- Peso: 82.0 kg
- Ángulo de hélice a mano derecha: 19°31'42"
- Unidad: mm
