- Cremallera de dientes helicoidales
- Yuan Yi Chang Machinery Co., Ltd. (YYC)

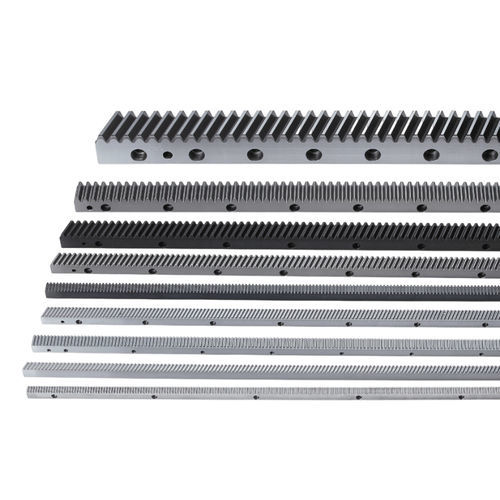

Cremallera helicoidal CHTGH04010-DIN7
Añadir a mis favoritos
Añadir al comparador
Características
- Dentado
- helicoidal
- Largo
Máx.: 1.017,88 mm
(40,074 in)Mín.: 960 mm
(37,795 in)
Descripción
Resumen del producto
Datos técnicos
Unidad
mm
Características / Especificaciones técnicas
- Material: S50C / S45C
- Ángulo de hélice derecho: 19°31′42″
- Tratamiento térmico: endurecido (HRC50-55)
- Dientes: endurecidos y rectificados
- Rectificado en todas las caras tras el temple
Datos técnicos
- Perfil de diente: helicoidal
- Código de producto: CHTGH
- Módulo (M): 4
- Tratamiento de dientes: rectificado
- Tratamiento térmico: endurecido
- Calidad (Q): DIN 7
- Material: S50C
- Rango de longitud (L): 960 - 1017.88 mm
- Longitud (L): 1000.00 mm
- L2: 13.8 mm
- N.º de dientes (Z): 75
- Ancho (B): 39 mm
- Altura (A0): 39 mm
- Altura de línea primitiva (A1): 35 mm
- D: 62.5 mm
- I: 125 mm
- N.º de taladros (N°): 8
- A: 12 mm
- ød1: 10 mm
- øD: 15 mm
- E: 9 mm
- D1: 33.3 mm
- I1: 933.4 mm
- ød2: 7.7 mm
- Chaflán (f): 2 mm
- Error total de paso (Fp): 0.052 mm
- Rango de fuerza máxima de avance: 10 - 30 kN
- Fuerza máxima de avance: 25.79 kN
- Peso: 10.8 kg
- Ángulo de hélice derecho (β): 19°31′42″
Unidad
mm
Características / Especificaciones técnicas
- Perfil de diente: helicoidal
- Código: CHTGH
- Módulo: 4
- Material: S50C / S45C
- Calidad: DIN 7
- Longitud: 1000.00 mm (rango 960–1017.88 mm)
- Ancho B: 39 mm
- N.º de dientes Z: 75
- Altura de línea primitiva A1: 35 mm
- Fuerza máxima de avance: 25.79 kN (rango 10–30 kN)
- Peso: 10.8 kg
