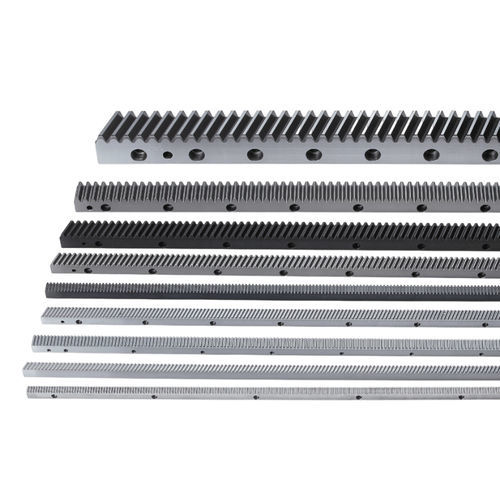

Cremallera helicoidal CHTGH05010-DIN7rectificado
Añadir a mis favoritos
Añadir al comparador
Características
- Dentado
- helicoidal
- Otras características
- rectificado
- Largo
Máx.: 1.017,88 mm
(40,074 in)Mín.: 960 mm
(37,795 in)
Descripción
Descripción general
Datos técnicos
Características / especificaciones técnicas
- Material: S50C / S45C
- Ángulo de hélice: dextrógiro 19°31'42"
- Tratamiento térmico: templado (HRC50-55)
- Dientes: endurecidos y rectificados; rectificado en todas las caras tras el tratamiento
Datos técnicos
- Perfil de diente: helicoidal
- Código de producto: CHTGH
- Modelo: CHTGH05010-DIN7
- Módulo (M): 5
- Calidad (Q): DIN 7
- Material: S50C
- Longitud (L): 1000.00 mm (rango 960–1017.88 mm)
- L2: 17,4 mm
- N.º de dientes (Z): 60
- Ancho (B): 49 mm
- Altura (A0): 39 mm
- Altura de línea de paso (A1): 34 mm
- D: 62,5 mm
- I: 125 mm
- N.º de taladros (N°): 8
- A: 12 mm
- ød1: 14 mm
- øD: 20 mm
- E: 13 mm
- D1: 37,5 mm
- I1: 925 mm
- ød2: 11,7 mm
- Chaflán (f): 3 mm
- Error total de paso (Fp): 0,052 mm
- Fuerza máxima de alimentación: 41,37 kN (rango 30–50 kN)
- Peso: 13,1 kg
- Ángulo de hélice dextrógiro (β): 19°31'42"
- Unidad: mm
Características / especificaciones técnicas
- Código de producto: CHTGH
- Modelo: CHTGH05010-DIN7
- Serie / Calidad: DIN 7
- Material: S50C / S45C
- Módulo: 5
- Tipo de diente: helicoidal
- Longitud: 1000.00 mm (rango 960–1017.88 mm)
- N.º de dientes: 60
- Ancho (B): 49 mm
- Altura (A0): 39 mm
- Altura de línea de paso (A1): 34 mm
- Fuerza máxima de alimentación: 41,37 kN (rango 30–50 kN)
- Peso: 13,1 kg
- Tratamiento térmico: templado (HRC50-55); dientes endurecidos y rectificados
- Ángulo de hélice: dextrógiro 19°31'42"
