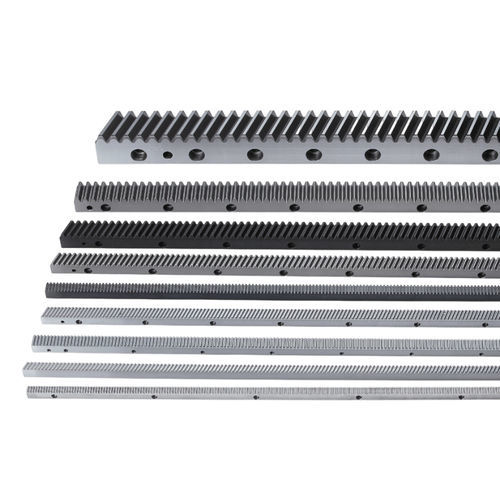

Cremallera helicoidal CHTGH08005-DIN6

rectificadode precisiónlineal

Resumen del producto
Cremallera helicoidal rectificada de la serie CHTGH, fabricada en S50C. Ángulo de hélice derecho: 19°31'42". Revenido por inducción con dureza superficial de diente HRC50-55. Dientes rectificados y cremallera rectificada en todas las caras tras el tratamiento térmico. Error total de paso Fp ≤ 0.036 mm medido en una muestra de 480 mm a 25°C. Diseñada según la precisión DIN 6 para transmisión lineal de alta precisión en equipos industriales.

Datos técnicos

• Perfil del diente: Helicoidal
• Código de producto: CHTGH
• Módulo (M): 8
• Tratamiento de dientes: Dientes rectificados
• Tratamiento térmico: Endurecido (inducción)
• Calidad (Q): DIN 6
• Material: S50C
• Rango de longitud (L): 480 - 508.94 mm
• Longitud (L): 480.00 mm
• L2: 28.0 mm
• N.º de dientes (Z): 18
• Ancho (B): 79 mm
• Altura (A0): 79 mm
• Altura de línea de paso (A1): 71 mm
• D: 60 mm
• I: 120 mm
• N.º de taladros (N°): 4
• A: 25 mm
• ød1: 22 mm
• øD: 33 mm
• E: 21 mm
• D1: 120 mm
• I1: 240 mm
• ød2: 19.7 mm
• Chaflán (f): 4 mm
• Error total de paso (Fp): 0.036 mm
• Rango de fuerza máxima de avance (kN): >100
• Fuerza máxima de avance (kN): 117.68
• Peso: 20.5 kg
• Ángulo de hélice derecho (β): 19°31'42"
• Dureza: HRC50-55

Unidad
mm

Características / especificaciones

• Serie: CHTGH-DIN6
• Material: Acero al carbono medio S50C
• Tratamiento térmico: Temple por inducción, superficie de diente HRC50-55
• Dientes y pieza rectificados tras el tratamiento (rectificado en todas las caras)
• Rugosidad superficial: Ra0.8 (típico)
• Precisión: DIN 6, error total de paso Fp ≤ 0.036 mm (medido en muestra de 480 mm a 25°C)
• Módulo: 8
• Longitud ejemplo: 480.00 mm (rango 480 - 508.94 mm)
• Número de dientes: 18
• Hélice derecha: 19°31'42" (mejor engranaje, menor ruido y fricción)
• Aplicaciones típicas: máquinas herramienta CNC de alta gama, máquinas para madera, cortadoras láser, máquinas de plegado, máquinas 5 ejes, guías pórtico, ejes de robot
• Fuerza máxima de avance: hasta 117.68 kN (rango >100 kN)
• Unidad: mm
