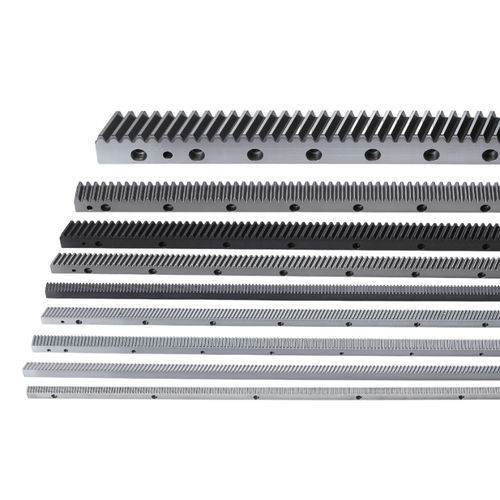

Cremallera helicoidal CHTMH02010-DIN10
Añadir a mis favoritos
Añadir al comparador
Características
- Dentado
- helicoidal
- Largo
1.000 mm
(39,37 in)
Descripción
Descripción del producto
Datos técnicos
Unidades
- Tipo: Engranaje helicoidal
- Código de producto: CHTMH02010-DIN10
- Material: S50C
- Ángulo de hélice mano derecha: 19°31'42"
- Tratamiento térmico: Endurecido (HRC50-55)
- Acabado superficial: Dientes fresados; dientes templeados y granallados
Datos técnicos
- Perfil de diente: Helicoidal
- Módulo (M): 2
- Número de dientes (Z): 150
- Longitud (L): 1000.00 mm (rango 960-1017.88 mm)
- L2: 8.5 mm
- Ancho (B): 24 mm
- Altura (A0): 24 mm
- Altura del círculo primitivo (A1): 22 mm
- D: 62.5 mm
- I: 125 mm
- Número de taladros: 8
- ød1: 7 mm; øD: 11 mm; ød2: 5.7 mm
- D1: 31.7 mm; I1: 936.6 mm
- Chaflán (f): 2 mm
- Error total de paso (Fp): 0.200
- Rango fuerza máxima de avance: ≤10 kN; Fuerza máxima de avance: 6.48 kN
- Peso: 4.1 kg
Unidades
- mm, kN, kg
