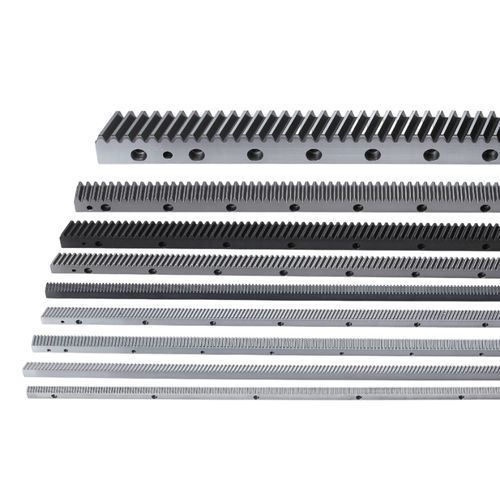

Cremallera helicoidal CHTGH04020-DIN6

de acero al carbonorectificadode precisión

Descripción del producto
La serie CHTGH-DIN6 es una cremallera de dientes helicoidales rectificada en S50C. Presenta ángulo de hélice derecho de 19°31′42″, tratamiento térmico por inducción con dureza HRC 50–55 y dientes rectificados; la pieza se rectifica en todas sus caras tras el endurecimiento. El error total de paso por metro se controla a 0,048 mm (a 25°C). Indicada para sistemas de movimiento industriales que requieren alto par y bajo ruido.

Datos técnicos (tabla)
Perfil de diente: Helicoidal
Código de producto: CHTGH
Módulo (M): 4
Tratamiento de dientes: Dientes rectificados
Tratamiento térmico: Endurecido (HRC50-55)
Calidad (Q): DIN 6
Material: S50C
Rango de longitud (L): 1920–2035.75 mm
Longitud (L): 2000.00 mm
L2: 13.8 mm
N.º de dientes (Z): 150
Ancho (B): 39 mm
Altura (A0): 39 mm
Altura de la línea de paso (A1): 35 mm
D: 62.5 mm
I: 125 mm
N.º de taladros: 16
A: 12 mm
ød1: 10 mm
øD: 15 mm
E: 9 mm
D1: 33.3 mm
I1: 1933.4 mm
ød2: 7.7 mm
Chaflán (f): 2 mm
Error total de paso (Fp): 0.048 mm (por m)
Rango fuerza máxima de avance (kN): 10–30 kN
Fuerza máxima de avance (kN): 28.26 kN
Peso (KG): 21.6 kg
Ángulo de hélice derecho (β): 19°31′42″

Unidad
mm

Características / especificaciones técnicas

• Perfil de diente: Helicoidal
• Código: CHTGH
• Módulo (M): 4
• Tratamiento de dientes: Rectificado de dientes
• Tratamiento térmico: Endurecido (HRC50-55)
• Calidad: DIN 6
• Material: S50C
• Rango de longitud: 1920–2035.75 mm
• Longitud especificada: 2000.00 mm
• L2: 13.8 mm
• N.º de dientes: 150
• Ancho (B): 39 mm
• Altura (A0): 39 mm
• Altura de la línea de paso (A1): 35 mm
• D: 62.5 mm
• I: 125 mm
• N.º de taladros: 16
• A: 12 mm
• ød1: 10 mm
• øD: 15 mm
• E: 9 mm
• D1: 33.3 mm
• I1: 1933.4 mm
• ød2: 7.7 mm
• Chaflán (f): 2 mm
• Error total de paso (Fp): 0.048 mm (por m)
• Rango fuerza máxima de avance: 10–30 kN
• Fuerza máxima de avance: 28.26 kN
• Peso: 21.6 kg
• Ángulo de hélice derecho (β): 19°31′42″
