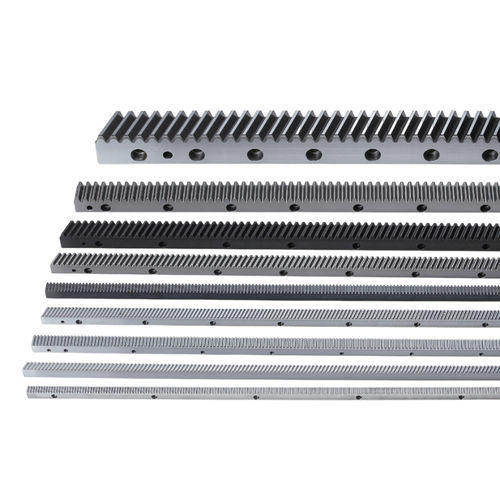

Cremallera helicoidal CHTMH10010-DIN10
Añadir a mis favoritos
Añadir al comparador
Características
- Dentado
- helicoidal
- Largo
1.000 mm
(39,37 in)
Descripción
Resumen del producto
Datos técnicos
Unidad
mm
Características / especificaciones técnicas
- Material: S50C
- Ángulo de hélice mano derecha: 19°31'42"
- Endurecido: Dureza HRC50-55
- Acabado: Fresado, dientes endurecidos y granallado
Datos técnicos
- Perfil de diente: Helicoidal
- Código de producto: CHTMH
- Módulo (M): 10
- Tratamiento de dientes: Fresado
- Tratamiento térmico: Endurecido
- Calidad (Q): DIN 10
- Material: S50C
- Rango de longitud (L): 960-1017.88
- Longitud (L): 1000.00
- L2: 35.1
- N.º de dientes (Z): 30
- Ancho (B): 99
- Altura (A0): 99
- Altura de línea de paso (A1): 89
- D: 62.5
- I: 125
- N.º de taladros (N°): 8
- A: 32
- ød1: 33
- øD: 48
- E: 32
- D1: 125
- I1: 750
- ød2: 19.7
- Chaflán (f): 5
- Error total de paso (Fp): 0.200
- Rango de fuerza de avance máx. (kN): ＞100
- Fuerza de avance máx. (kN): 135.18
- Peso (KG): 63.0
- Ángulo de hélice mano derecha (β): 19°31'42"
Unidad
mm
Características / especificaciones técnicas
- Perfil de diente: Helicoidal
- Código de producto: CHTMH
- Módulo (M): 10
- Material: S50C
- Calidad: DIN 10
- Longitud (L): 1000.00 mm (Rango: 960-1017.88 mm)
- N.º de dientes (Z): 30
- Ancho (B): 99 mm
- Peso: 63.0 kg
