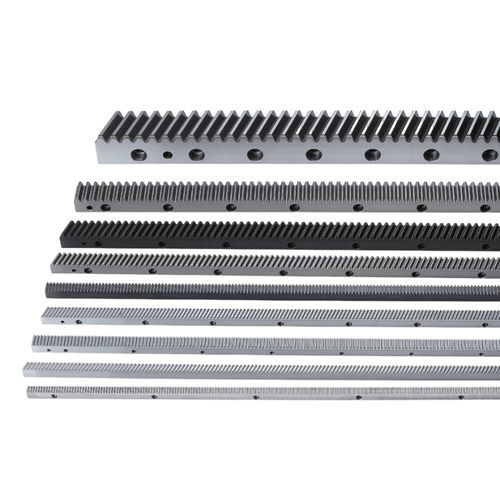

Cremallera helicoidal CHTGH05020-DIN7rectificado
Añadir a mis favoritos
Añadir al comparador
Características
- Dentado
- helicoidal
- Otras características
- rectificado
- Largo
Máx.: 2.035,75 mm
(80,148 in)Mín.: 1.920 mm
(75,591 in)
Descripción
Descripción del producto
Cremallera helicoidal para transmisión de potencia industrial. Material: S50C / S45C. Ángulo de hélice a derechas: 19°31'42". Dientes endurecidos y rectificados; pieza rectificada en todas las caras tras el temple. Tratamiento térmico: endurecida HRC50-55.
Datos técnicos
Código de producto: CHTGH
Módulo (M): 5
Número de dientes (Z): 120
Longitud (L): 2000.00 mm (rango 1920 - 2035.75 mm)
Ancho (B): 49 mm
Altura (A0): 39 mm
Altura de línea de paso (A1): 34 mm
Ángulo de hélice a derechas (β): 19°31'42"
Peso: 26.0 kg
Fuerza máxima de alimentación: 41.37 kN (rango 30 - 50 kN)
Especificaciones principales
Cremallera helicoidal para transmisión de potencia industrial. Material: S50C / S45C. Ángulo de hélice a derechas: 19°31'42". Dientes endurecidos y rectificados; pieza rectificada en todas las caras tras el temple. Tratamiento térmico: endurecida HRC50-55.
Datos técnicos
Código de producto: CHTGH
Módulo (M): 5
Número de dientes (Z): 120
Longitud (L): 2000.00 mm (rango 1920 - 2035.75 mm)
Ancho (B): 49 mm
Altura (A0): 39 mm
Altura de línea de paso (A1): 34 mm
Ángulo de hélice a derechas (β): 19°31'42"
Peso: 26.0 kg
Fuerza máxima de alimentación: 41.37 kN (rango 30 - 50 kN)
Especificaciones principales
- Perfil de diente: helicoidal
- Material: S50C / S45C
- Tratamiento térmico: endurecida (HRC50-55)
- Tratamiento de dientes: rectificado
- Calidad: DIN 7
- Módulo: 5
- Rango de longitud: 1920 - 2035.75 mm
- Número de dientes: 120
- Dimensiones: D 62.5 mm / I 125 mm / ød1 14 mm / øD 20 mm / D1 37.5 mm / ød2 11.7 mm
- Chaflán (f): 3 mm
- Error total de paso (Fp): 0.068
- Unidad: mm
