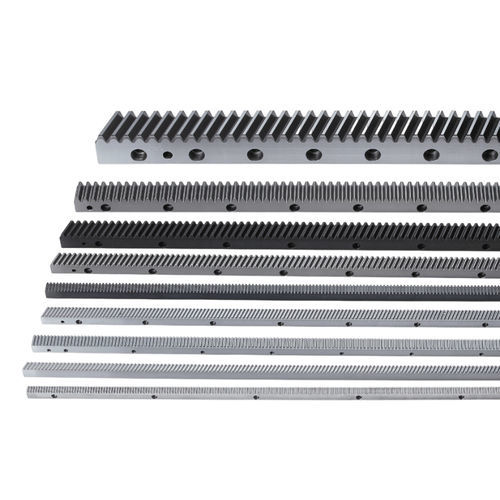

Cremallera helicoidal CHTGH06020-DIN6

de acerorectificadode precisión

Resumen
La cremallera helicoidal rectificada CHTGH06020-DIN6 está fabricada en acero S50C. Los dientes se han endurecido por inducción (HRC50-55) y se han rectificado en los flancos y en todas las caras tras el tratamiento térmico. El ángulo de hélice derecho es 19°31'42". El error total de paso se controla a Fp /2000 ≦ 0,048 mm a 25°C. Está diseñada para transmisiones lineales de precisión en equipos CNC y automatizados que demandan baja sonoridad y alta capacidad de carga.

Datos técnicos
Perfil de diente: Helicoidal
Código de producto: CHTGH
Módulo (M): 6
Tratamiento de dientes: Dientes rectificados
Tratamiento térmico: Endurecido (HRC50-55)
Calidad (Q): DIN 6
Material: S50C
Rango de longitud (L): 1920-2035.75 mm
Longitud (L): 2000.00 mm
L2: 20,9 mm
N.º de dientes (Z): 100
Ancho (B): 59 mm
Altura (A0): 49 mm
Altura de línea de paso (A1): 43 mm
D: 62,5 mm
I: 125 mm
N.º de taladros (N°): 16
A: 16 mm
ød1: 18 mm
øD: 26 mm
E: 17 mm
D1: 37,5 mm
I1: 1925 mm
ød2: 15,7 mm
Chaflán (f): 3 mm
Error total de paso (Fp): 0,048 mm
Rango fuerza máxima de avance (kN): 50-100 kN
Fuerza máxima de avance (kN): 66,24 kN
Peso (KG): 37,5 kg
Ángulo de hélice derecho (β): 19°31'42"
Temperatura de referencia de medida: 25°C

Características / especificaciones técnicas

• Serie: CHTGH-DIN6
• Módulo: 6
• Material: S50C
• Tratamiento térmico: Endurecimiento por inducción, dureza de dientes HRC50-55
• Mecanizado de dientes: Rectificado de dientes y rectificado en todas las caras tras el endurecimiento (aprox. Ra0.8 en los flancos)
• Precisión: DIN 6 (Error total de paso Fp /2000 ≦ 0,048 mm)
• Rango de longitudes: 1920 - 2035.75 mm (ejemplo estándar 2000.00 mm)
• Número de dientes: 100
• Ancho B: 59 mm; Peso: 37,5 kg
• Ángulo de hélice derecho β: 19°31'42"
• Fuerza máxima de avance: rango 50-100 kN; valor único 66,24 kN
• Aplicaciones típicas: máquinas CNC de alta gama, cortadores láser, dobladoras, centros de 5 ejes, sistemas pórtico, ejes robóticos
