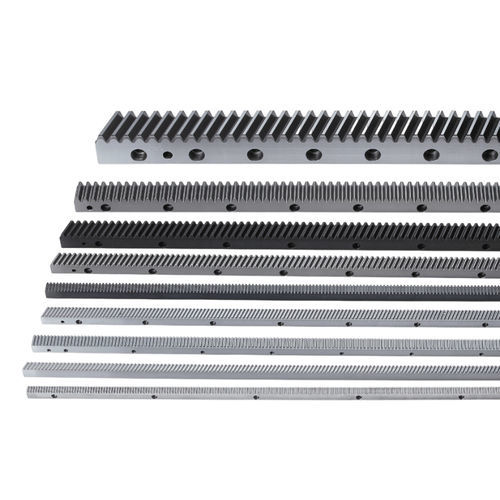

Cremallera helicoidal CHTGH04020-DIN7

rectificadolineal

Descripción general del producto
Cremallera helicoidal diseñada para transmisión lineal de potencia y ensamblajes piñón-cremallera de precisión. Hélice derecha, módulo 4, longitud nominal 2000,00 mm, fabricada según calidad DIN 7.

Datos técnicos

• Perfil de diente: Helicoidal (hélice derecha)
• Código de producto: CHTGH
• Módulo (M): 4
• Tratamiento de los dientes: Rectificado de dientes
• Tratamiento térmico: Endurecido (HRC50-55)
• Calidad (Q): DIN 7
• Material: S50C (también S45C)
• Rango de longitud (L): 1920–2035.75 mm
• Longitud (L): 2000.00 mm
• L2: 13.8 mm
• Número de dientes (Z): 150
• Ancho (B): 39 mm
• Altura (A0): 39 mm
• Altura de línea de paso (A1): 35 mm
• D: 62.5 mm
• I: 125 mm
• Número de taladros (N°): 16
• A: 12 mm
• ød1: 10 mm
• øD: 15 mm
• E: 9 mm
• D1: 33.3 mm
• I1: 1933.4 mm
• ød2: 7.7 mm
• Chanfreado (f): 2 mm
• Error total de paso (Fp): 0.068
• Rango de fuerza máxima de avance (kN): 10–30
• Fuerza máxima de avance (kN): 25.79
• Peso (kg): 21.6
• Ángulo de hélice derecha (β): 19°31'42"
• Unidad: mm

Material y tratamiento térmico

• Material base S50C (opcional S45C)
• Templado por inducción a HRC50-55
• Dientes rectificados y pieza rectificada en todas las caras tras el temple

Montaje y compatibilidad

• 16 taladros para fijación; diámetros clave: ød1 10 mm, ød2 7.7 mm, øD 15 mm
• Dimensiones de instalación críticas: D1 33.3 mm, I1 1933.4 mm, L2 13.8 mm
• Diseñada para integración en sistemas industriales piñón-cremallera conforme a las tolerancias DIN 7

Información de pedido y manipulación

• Código de producto: CHTGH04020-DIN7
• Longitud estándar: 2000.00 mm (otras longitudes en el rango disponibles bajo pedido)
• Peso: 21.6 kg — manipular con equipos de elevación adecuados
• Indicar material y requisitos de mecanizado o montaje al realizar el pedido
