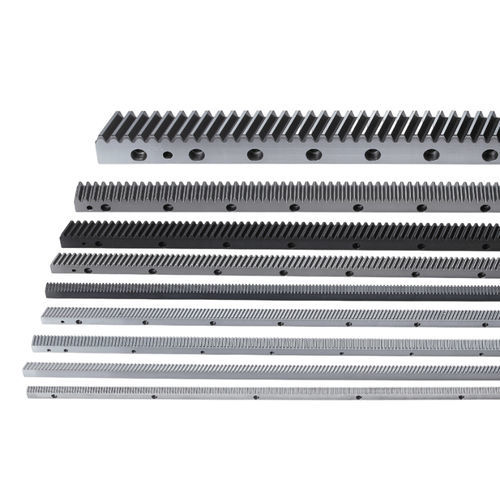

Cremallera helicoidal CHTGH03020-DIN6

de acero al carbonorectificadode precisión

Resumen del producto
Serie CHTGH-DIN6 de cremallera con dientes helicoidales rectificados en S50C. Ángulo de hélice dextrógira: 19°31'42". Dientes endurecidos por inducción a HRC50-55 y rectificados; superficies de la cremallera rectificadas en todas las caras tras el endurecimiento. Error total del paso controlado a Fp /2000 ≦ 0,046 mm a 25°C. Diseñada para movimiento lineal de alto par y bajo ruido en aplicaciones CNC y de automatización industrial.

Datos técnicos
Perfil de diente: helicoidal
Código de producto: CHTGH03020-DIN6
Módulo (M): 3
Material: S50C
Tratamiento térmico: endurecimiento por inducción (dientes endurecidos)
Tratamiento de dientes: rectificados
Calidad (Q): DIN 6
Rango de longitudes (L): 1920 - 2035,75 mm
Longitud nominal (L): 2000,00 mm
L2: 10,3 mm
Número de dientes (Z): 200
Ancho (B): 29 mm
Altura (A0): 29 mm
Altura de línea de paso (A1): 26 mm
D: 62,5 mm
I: 125 mm
Número de orificios (N°): 16
A: 9 mm
ød1: 10 mm
øD: 15 mm
E: 9 mm
D1: 35 mm
I1: 1930 mm
ød2: 7,7 mm
Chaflán (f): 2 mm
Error total de paso (Fp): 0,046 mm
Rango fuerza máxima de avance: 10 - 30 kN
Fuerza máxima de avance: 15,66 kN
Peso: 11,6 kg
Ángulo de hélice dextrógira (β): 19°31'42"

Unidad
mm

Características / especificaciones técnicas

• Perfil de diente: helicoidal
• Código de producto: CHTGH
• Módulo (M): 3
• Material: S50C (acero medio en carbono)
• Tratamiento térmico: endurecimiento por inducción; dientes endurecidos y rectificados
• Clase de calidad: DIN 6
• Rango de longitudes: 1920 - 2035,75 mm (ej. 2000,00 mm)
• Número de dientes: 200
• Dimensiones principales: B=29 mm, A0=29 mm, A1=26 mm, D=62,5 mm, I=125 mm
• Agujeros de montaje/inspección: cantidad 16, ød1=10 mm, ød2=7,7 mm, øD=15 mm, D1=35 mm
• Chaflán (f): 2 mm
• Error total de paso (Fp): 0,046 mm (Fp /2000 ≦ 0,046 mm a 25°C)
• Fuerza máxima de avance: rango 10-30 kN, máxima 15,66 kN
• Peso: 11,6 kg
• Ángulo de hélice dextrógira (β): 19°31'42"
• Aplicaciones típicas: máquinas-herramienta CNC de alta gama, máquinas para madera, cortadoras láser, dobladoras de tubos, centros de mecanizado 5 ejes, sistemas puente, robots industriales
