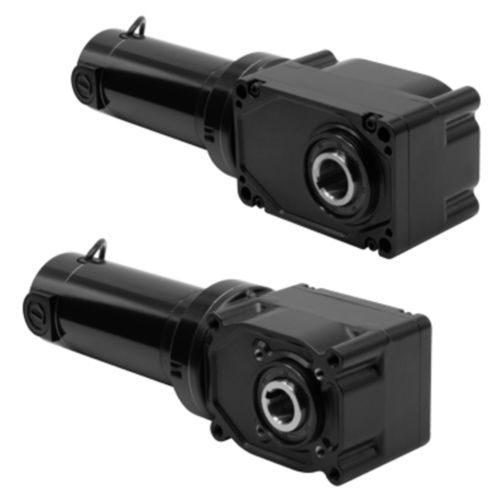

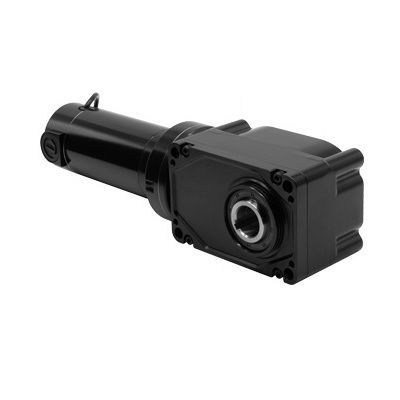

Motorreductor DC 3047

con escobillashipoideangular

Descripción general
El modelo 3047 forma parte de la Hypoid Series 33A7 de motoreductores DC de eje hueco y ángulo recto, disponibles para aplicaciones de 130V, 24V y 12V. Combina un motor 33A con un tren de engranajes hipoide y un eje hueco de 1,25 pulgadas para proporcionar alto par de arranque y transmisión de potencia eficiente en ángulo recto.

Documentación

• Dibujos CAD disponibles (DWG, STEP)
• Diagrama de conexiones disponible
• Hoja de datos de seguridad del lubricante disponible

Características estándar

• Las especificaciones de rendimiento de los modelos 24 VDC se basan en la operación con alimentación en CC.
• El motor 33A proporciona alto par de arranque, velocidad ajustable y un rendimiento predecible en diversas condiciones de trabajo. TENV. Clase F.
• Diámetro de eje hueco de 1,25 pulgadas.
• Se suministra una cubierta de eje de plástico con cada motoreductor.
• Montaje frontal mediante cuatro orificios roscados o pernos pasantes.
• La carcasa de engranajes no ventilada se puede montar en cualquier orientación. Grasa de alto rendimiento. Motoreductores lubricados de por vida.
• Más eficiente que modelos de tornillo sin fin de tamaño similar.
• Compatible con encoder mediante el kit opcional de eje de encoder atornillable modelo 0964 (los modelos estándar/en stock se suministran con cubierta instalada de fábrica sobre la abertura del eje).
• Escobillas de motor preasentadas para un rendimiento óptimo y funcionamiento silencioso.
• El eje hueco elimina la necesidad de acoplamientos de eje y herrajes de montaje adicionales.
• Disponibles soportes de base/pie opcionales y kits de eje opcionales.

Accesorios opcionales

• Kit de montaje base para motoreductores de eje hueco 30H3 (modelo 0959)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eje 30H3 1-1/4 pulgadas eje único en acero resistente a la fatiga (modelo 0930)
• Kit de eje para encoder (modelo 0964)
• Kit de caja de bornes inyectada para 33A, 34R, 42A, 42R y 48R motores y motoreductores (modelo 0984)
• Kit de caja de bornes métrica inyectada con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Gran kit de caja de bornes inyectada para múltiples motores y motoreductores en stock (modelo 0986)

Especificaciones técnicas

• Modelo: 3047
• Serie: Hypoid Series 33A7
• Velocidad (rpm): 10
• Par nominal (lb-in): 1535
• Tensión nominal (V): 24
• Corriente (A): 14
• Par pico (lb-in): 3212
• HP motor: 1/3
• HP decimal: 0.333
• Relación de engranajes: 240
• Carga radial (lbs): 708
• Longitud XH (inch): 16.37
• Peso (lbs): 24
• Tipo de producto: 33A7FEPM-30H3
• Diagrama de conexión: 07410101
