Motorreductor DC 3043

corriente continuacon escobillashipoide

Producto

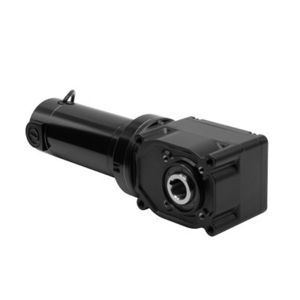

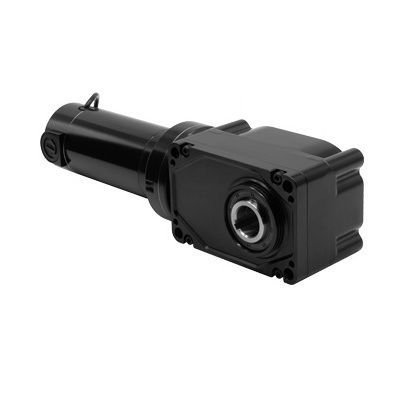

Motorreductor DC de ángulo recto con eje hueco Serie 30H3. El modelo 3043 es un motorreductor de eje hueco 24 VDC diseñado para montaje en ángulo recto y aplicaciones que requieren alto par de arranque.

Especificaciones (tabla)

• Velocidad (rpm): 31
• Par nominal (lb-in): 510
• Tensión nominal (V): 24
• Corriente (A): 14
• Par pico (lb-in): 1071
• Potencia motor: 1/3 HP
• Relación de engranaje: 80:1
• Carga radial (lbs): 696
• Longitud XH (in): 16.37
• Peso (lbs): 24
• Tipo de producto: 33A7FEPM-30H3
• Diagrama de conexión: 07410101

Características estándar

• Las especificaciones de rendimiento de los modelos 24 VDC se basan en la operación desde alimentación en CC.
• El motor 33A ofrece alto par de arranque, velocidad ajustable y rendimiento predecible; TENV, Clase F.
• Agujero del eje hueco de 1,25 pulgadas.
• Se suministra una cubierta de eje de plástico con cada motorreductor.
• Montaje frontal mediante cuatro taladros roscados o pernos pasantes.
• Carcasa de engranajes sin ventilación, montaje en cualquier orientación; grasa de alto rendimiento, lubricado de por vida.
• Más eficiente que modelos de engranaje helicoidal de tamaño similar.
• Compatible con encoder mediante kit de eje para encoder atornillable opcional modelo 0964 (modelos estándar suministrados con cubierta de fábrica sobre la abertura del eje).
• Escobillas de motor preasentadas para rendimiento óptimo y funcionamiento silencioso.
• El eje hueco elimina la necesidad de acoplamientos y herrajes adicionales.

Recursos disponibles
Dibujos CAD (PDF/DWG/STEP) y diagrama de conexiones están disponibles para este modelo. La hoja de datos de seguridad del lubricante asociado está referenciada.

Accesorios opcionales y piezas relacionadas

• Kit de montaje base para motorreductores eje hueco 30H3 (modelo 0959).
• Kit IP-44 para motores 33A (modelo 0977).
• Kit de eje 30H3 eje único 1-1/4 pulgadas acero resistente a fatiga (modelo 0930).
• Kit de eje para encoder (modelo 0964).
• Kits de caja de bornes de fundición a presión (modelos 0984, 1984, 0986) para varios motores/motorreductores.

Especificaciones técnicas

• Modelo: 3043
• Serie: 30H3
• Tipo: motorreductor DC de ángulo recto eje hueco
• Tensión nominal: 24 VDC
• Velocidad: 31 rpm
• Par nominal: 510 lb-in
• Par pico: 1071 lb-in
• Potencia del motor: 1/3 HP (0.333 HP)
• Relación: 80:1
• Corriente nominal: 14 A
• Capacidad de carga radial: 696 lbs
• Longitud XH: 16.37 in
• Peso: 24 lbs
• Agujero de eje hueco: 1.25 in
• Código tipo producto: 33A7FEPM-30H3
• Referencia diagrama de conexión: 07410101
• Lubricación: grasa de alto rendimiento, lubricado de por vida
• Montaje: montaje frontal mediante cuatro taladros roscados o pernos pasantes; carcasa sin ventilación montable en cualquier orientación
• Compatibilidad con encoder: kit de eje para encoder opcional modelo 0964
