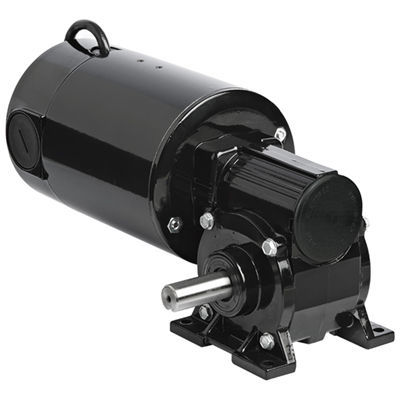

Motorreductor DC Model 4236

corriente continuaangular100 W...500 W

Descripción del producto
El Modelo 4236 es un motorreductor DC angular de la serie Metric 42A-5N. Proporciona una velocidad nominal de 85 rpm, un par nominal de 6,2 Nm y par máximo de hasta 20,0 Nm. Hay archivos CAD y recursos de cableado disponibles para la integración y la instalación.

Especificaciones

• Modelo: 4236
• Serie: Metric 42A-5N
• Velocidad: 85 rpm
• Par nominal: 6,2 Nm (55 lb-in)
• Par máximo: 20,0 Nm (177 lb-in)
• Potencia: 121 W (0,1666 HP)
• Tensión: 180 V CC
• Corriente: 0,85 A
• Relación de transmisión: 20:1
• Capacidad de carga radial: 530 N (120 lbs)
• Longitud XH: 263 mm (10,35 in)
• Peso: 7,6 kg (16,8 lbs)
• ID diagrama de conexión: 07410097
• Código tipo producto: 42A5BEPM-5N

Dibujos CAD

• Hoja informativa (PDF)
• Archivo de dibujo (DWG)
• Modelo 3D (STEP)

Diagrama de cableado

• Referencia: 07410097 (descargable)

Hojas de datos de seguridad

• Hoja de datos de seguridad de ExxonMobil (SDS relacionada con el producto)

Accesorios opcionales

• Kit IP-44 para motores 42A (modelo 0978)
• Kit de caja de bornes inyectada para 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de caja de bornes métrica inyectada con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Gran caja de bornes inyectada para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Características estándar

• Las prestaciones de los modelos de 180V se basan en el uso con un controlador de velocidad SCR no filtrado (Factor de forma = 1,6).

Especificaciones técnicas

• Velocidad: 85 rpm
• Par nominal: 6,2 Nm (55 lb-in)
• Par máximo: 20,0 Nm (177 lb-in)
• Potencia: 121 W (1/6 HP)
• Tensión: 180 V CC
• Corriente: 0,85 A
• Relación de transmisión: 20:1
• Capacidad de carga radial: 530 N (120 lbs)
• Longitud XH: 263 mm / 10,35 in
• Peso: 7,6 kg / 16,8 lbs
