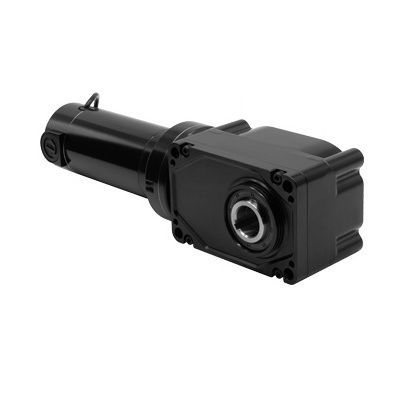

Motorreductor DC 3045

con escobillasangularcon eje hueco

Resumen
Reductores-motores DC en ángulo recto con eje hueco Serie 30H3 — Modelo 3045. La página del producto incluye planos CAD, imágenes, distribuidores y controles compatibles para el Modelo 3045. La unidad es un reductor-motor angular con eje hueco diseñado para operación a 24 V CC con un motor 33A. El eje hueco elimina la necesidad de acoplamientos de eje; se incluye una cubierta de eje de plástico. Montaje frontal mediante cuatro orificios roscados o pernos pasantes. Caja de engranajes sin ventilación, montable en cualquier orientación. Los reductor-motores están lubricados de por vida con grasa de alto rendimiento.

Especificaciones
Velocidad (rpm): 16
Par nominal (lb-in): 1025
Tensión nominal: 24 V CC
Corriente (A): 14 A
Par máximo (lb-in): 2141
HP motor: 1/3
Relación de transmisión: 160
Carga radial (lbs): 708
Longitud XH (inch): 16.37
Peso (lbs): 24
Tipo de producto: 33A7FEPM-30H3
HP decimal: 0.333
Diagrama de conexión: 07410101

Planos CAD y documentos

• Planos CAD disponibles para el Modelo 3045: PDF, DWG, STEP (descargas listadas en la página del producto).
• Diagrama de cableado disponible (referencia 07410101).
• Hoja de datos de seguridad (lubricante) disponible para los reductor-motores pertinentes (listada en la página del producto).

Características estándar

• Las especificaciones de rendimiento de los modelos 24 V CC se basan en funcionamiento con alimentación en corriente continua.
• El motor 33A proporciona alto par de arranque, velocidad ajustable y rendimiento predecible. TENV. Clase F.
• Diámetro del eje hueco: 1,25 pulgadas.
• Se incluye una cubierta de eje de plástico con cada reductor-motor.
• Montaje frontal mediante cuatro orificios roscados o pernos pasantes.
• Caja de engranajes sin ventilación, montable en cualquier orientación. Grasa de alto rendimiento — lubricado de por vida.
• Más eficiente que modelos de engranaje tipo sinfín de tamaño similar.
• Compatible con codificador mediante kit de eje codificador roscado opcional (modelo 0964). Los modelos estándar se suministran con tapa instalada en la abertura del eje.
• Escobillas del motor preasentadas para un rendimiento óptimo y funcionamiento silencioso.
• El eje hueco elimina la necesidad de acoplamientos y herrajes adicionales.
• Soportes de base/pata y kits de eje opcionales disponibles (referencias en la página del producto).

Accesorios opcionales (listados en la página)

• Kit de montaje en base para reductores-motores 30H3 con eje hueco (modelo 0959)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eje 30H3 1-1/4 pulgada / eje simple / acero resistente a fatiga (modelo 0930)
• Kit de eje para codificador (modelo 0964)
• Kit de caja de bornes inyectada para motores y reductor-motores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de caja de bornes métrica inyectada con regleta para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Gran kit de caja de bornes inyectada para 34R, 42R, 48R, 42R-FX, motores y reductor-motores 33A, 42A (modelo 0986)

Características / especificaciones técnicas

• Modelo: 3045
• Serie: 30H3
• Tipo de motor: 33A (TENV, Clase F)
• Velocidad: 16 rpm
• Par nominal: 1025 lb-in
• Par máximo: 2141 lb-in
• Tensión nominal: 24 V CC
• Corriente: 14 A
• Potencia motor: 1/3 HP (0,333 decimal)
• Relación de transmisión: 160
• Capacidad de carga radial: 708 lbs
• Longitud XH: 16.37 inch
• Peso: 24 lbs
• Diámetro de eje hueco: 1,25 inch
• Referencia diagrama de conexión: 07410101
