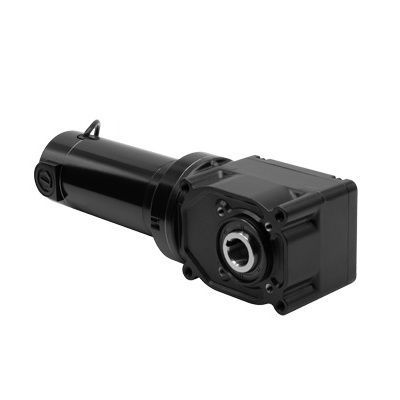

Motorreductor DC 3041

angularcon eje hueco100 W...500 W

Producto
Modelo 3041 de la serie 25H2 — motorreductor DC de ángulo recto con eje hueco. Dispone de un eje hueco de 1 pulgada y una caja de engranajes no ventilada, lubricada de por vida. Diseñado para aplicaciones industriales que requieren transmisión de par compacta en ángulo recto y eliminación de acoplamientos adicionales.

Especificaciones

• Velocidad (rpm): 63
• Par nominal (lb-in): 260
• Tensión nominal: 24 VDC
• Corriente (Amps): 14 A
• Par máximo (lb-in): 542
• Potencia motor: 1/3 HP
• Relación de transmisión: 40
• Carga radial (lbs): 518
• Longitud XH (inch): 14.82
• Peso (lbs): 20
• Tipo de producto: 33A7FEPM-25H2
• HP decimal: 0.333
• Diagrama de conexión: 07410101

Planos CAD

• Descargar PDF
• Descargar DWG
• Descargar STEP

Diagrama de cableado

• Diagrama de cableado disponible (referencia 07410101)

Características estándar

• Las especificaciones de rendimiento de los modelos 24 VDC se basan en operación con alimentación en CC.
• El motor 33A ofrece alto par de arranque, velocidad ajustable y rendimiento predecible en diversas condiciones. TENV. Clase F.
• Eje hueco de 1 pulgada que elimina la necesidad de acoplamientos adicionales.
• Se incluye una cubierta de eje de plástico con cada motorreductor (modelos de stock suministrados con cubierta instalada de fábrica).
• Montaje frontal mediante cuatro orificios roscados o pernos pasantes para una instalación flexible.
• La caja de engranajes no ventilada se puede montar en cualquier orientación; grasa de alto rendimiento y lubricado de por vida.
• Más eficiente que modelos de tornillo sin fin de tamaño similar.
• Compatible con encoder mediante kit de eje para encoder atornillable opcional (modelo 0964).
• Escobillas de motor preasentadas para rendimiento óptimo y funcionamiento silencioso.
• Soportes de base/ pies opcionales disponibles (modelo 0957 para 25H2).
• Kits de eje opcionales disponibles (modelo 0929 para 25H2).

Accesorios opcionales

• Kit de montaje base para motorreductores de eje hueco 25H2 (modelo 0957)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eje 25H2 1 pulgada / eje simple / acero resistente a fatiga (modelo 0929)
• Kit de eje para encoder (modelo 0964)
• Juego de caja de bornes inyectada para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Juego de caja de bornes métrico inyectado con bloque de terminales para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Gran caja de bornes inyectada para 34R, 42R, 48R, 42R-FX, 33A, 42A motores y motorreductores estándar (modelo 0986)

Especificaciones técnicas

• Velocidad (rpm): 63
• Par nominal (lb-in): 260
• Tensión nominal: 24 VDC
• Corriente (Amps): 14 A
• Par máximo (lb-in): 542
• Potencia motor: 1/3 HP
• Relación de transmisión: 40
• Carga radial (lbs): 518
• Longitud XH (inch): 14.82
• Peso (lbs): 20
• Tipo de producto: 33A7FEPM-25H2
• HP decimal: 0.333
• Referencia diagrama de conexión: 07410101
