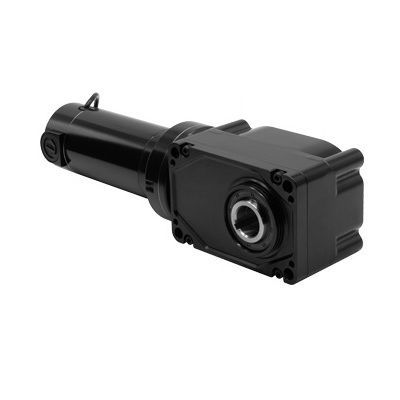

Motorreductor DC 3046

con escobillasangularcon eje hueco

Producto
Modelo 3046, Serie 30H3. Motorreductor DC de eje hueco en ángulo recto diseñado para aplicaciones industriales de baja velocidad y alto par.

Especificaciones

• Velocidad (rpm): 13
• Par nominal: 1280 lb-in
• Par máximo: 2676 lb-in
• Tensión nominal: 24 VDC
• Corriente: 14 A
• Potencia motor: 1/3 HP (0.333 HP decimal)
• Relación de transmisión: 200
• Capacidad de carga radial: 708 lbs
• Longitud XH: 16.37 in
• Peso: 24 lbs
• Tipo de producto: 33A7FEPM-30H3
• ID diagrama de conexión: 07410101

Planos CAD

• Descargar PDF
• Descargar DWG
• Descargar STEP

Diagrama de cableado

• Diagrama de cableado 07410101 (disponible en PDF descargable)

Hojas de datos de seguridad

• Hoja de seguridad del lubricante para motorreductores tipo 33A7-25H2 y 33A7-30H3 (disponible en PDF descargable)

Accesorios opcionales

• Kit de montaje base para motorreductores 30H3 de eje hueco [modelo 0959]
• Kit IP-44 para motores 33A [modelo 0977]
• Kit de eje 30H3 1-1/4-inch / eje simple / acero resistente a la fatiga [modelo 0930]
• Kit de eje para encoder [modelo 0964]
• Kit de caja de bornes inyectada para motores y motorreductores 33A, 34R, 42A, 42R y 48R [modelo 0984]
• Kit de caja de bornes métrica inyectada con bloque de bornes para 33A, 34R, 42A, 42R y 48R [modelo 1984]
• Gran caja de bornes inyectada para motores y motorreductores de stock 34R, 42R, 48R, 42R-FX, 33A, 42A [modelo 0986]

Características estándar

• Las especificaciones de los modelos 24 VDC se basan en operación con alimentación en CC.
• El motor 33A ofrece alto par de arranque, velocidad ajustable y rendimiento predecible en diversas condiciones de operación. TENV. Clase F.
• Diámetro del eje hueco: 1.25 pulgadas.
• Se incluye una cubierta de plástico para el eje con cada motorreductor.
• Montaje frontal mediante cuatro orificios roscados o pernos pasantes.
• Carcasa de engranajes sin ventilación; monta en cualquier orientación. Grasa de alto rendimiento; motorreductores lubricados de por vida.
• Más eficiente que modelos de tornillo sin fin de tamaño similar.
• Compatible con encoder mediante kit de eje para encoder atornillable opcional modelo 0964. Los modelos estándar se suministran con tapa de fábrica sobre la abertura del eje.
• Escobillas del motor preasentadas para un funcionamiento óptimo y silencioso.
• El eje hueco elimina la necesidad de acoplamientos y hardware de montaje adicionales.
• Soportes base/pie opcionales – modelo 0957 para tipo 25H2 y modelo 0959 para tipo 30H3.
• Kits de eje opcionales - modelo 0929 para tipo 25H2 y 0930 para tipo 30H3.

Características / especificaciones técnicas

• Modelo: 3046
• Serie: 30H3
• Velocidad (rpm): 13
• Par nominal: 1280 lb-in
• Par máximo: 2676 lb-in
• Tensión nominal: 24 VDC
• Corriente: 14 A
• Potencia motor: 1/3 HP (0.333 HP decimal)
• Relación de transmisión: 200
• Capacidad de carga radial: 708 lbs
• Longitud XH: 16.37 in
• Peso: 24 lbs
• Tipo de producto: 33A7FEPM-30H3
• ID diagrama de conexión: 07410101
