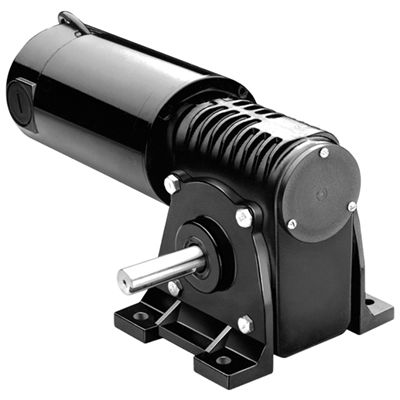

Motorreductor DC Model 4296

angular100 W...500 W180 V

Descripción del producto
Modelo 4296 Metric 42A-5H, motorreductor en ángulo recto CC diseñado para aplicaciones industriales de accionamiento rotatorio que requieren un tamaño reducido y salida en ángulo recto. Incluye referencia de diagrama de conexión y tipo de producto para integración en sistemas de control.

Especificaciones

• Velocidad: 96 rpm
• Par nominal: 9,2 Nm (81 lb-in)
• Par pico: 27,9 Nm (247 lb-in)
• Potencia: 141 W (0,2 HP / 1/5 HP)
• Tensión: 180 V CC
• Corriente: 1,0 A
• Relación de transmisión: 18
• Carga radial: 665 N (150 lbs)
• Longitud XH: 330 mm (13,0 in)
• Peso: 16 kg (35,5 lbs)
• ID diagrama de conexión: 07410097
• Tipo de producto: 42A7BEPM-5H

Características estándar

• Las prestaciones de los modelos de 180 V se basan en el uso con un control de velocidad SCR sin filtrar (factor de forma = 1,6).

Accesorios opcionales

• Kit IP-44 para motores 42A (modelo 0978)
• Kit caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit caja de bornes métrica de fundición con bloque de terminales para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Gran kit caja de bornes de fundición para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Especificaciones técnicas

• Velocidad: 96 rpm
• Par nominal: 9,2 Nm (81 lb-in)
• Par pico: 27,9 Nm (247 lb-in)
• Potencia: 141 W (0,2 HP)
• Tensión: 180 V CC
• Corriente: 1,0 A
• Relación de transmisión: 18
• Carga radial: 665 N (150 lbs)
• Longitud XH: 330 mm (13,0 in)
• Peso: 16 kg (35,5 lbs)
• Diagrama de conexión: 07410097
• Tipo de producto: 42A7BEPM-5H
