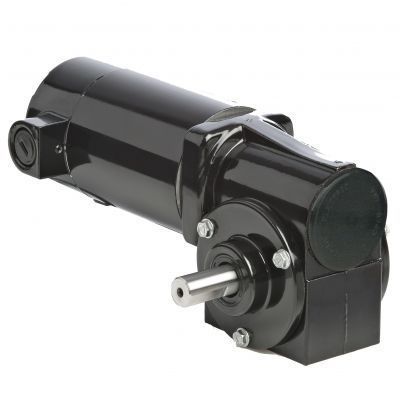

Motorreductor DC Model 1094

corriente continuacon escobillasangular

Producto
El Modelo 1094 es un motorreductor DC en ángulo recto de la serie Metric 24A-3F fabricado por Bodine Electric Company. La ficha incluye especificaciones técnicas, dibujos CAD, diagrama de conexiones, referencias de hojas de seguridad, accesorios opcionales y controles/recambios compatibles para aplicaciones industriales.

Especificaciones técnicas

• Velocidad: 172 rpm
• Par nominal: 0,6 Nm (5,3 lb-in)
• Par máximo: 3,0 Nm (26 lb-in)
• Potencia: 23 W (1/32 HP)
• Tensión: 180 V DC
• Corriente: 0,18 A
• Relación de transmisión: 10
• Carga radial: 180 N (40 lbs)
• Longitud XH: 189 mm (7,4 in)
• Peso: 2,4 kg (5,3 lbs)
• Referencia diagrama de conexión: 07410097
• Código tipo de producto: 24A4BEPM-3F

Características estándar

• Las prestaciones de los modelos de 180 V se basan en el uso con un control de velocidad SCR no filtrado (factor de forma = 1,6).

Recursos CAD / planos

• Dibujos CAD disponibles en formatos PDF, DWG y STEP para el Modelo 1094.
• Diagrama de conexiones referenciado (07410097).
• Hoja de datos de seguridad (SDS) referenciada para lubricantes asociados.

Accesorios opcionales

• Kit IP-44 para motores 24A (modelo 0976) disponible como opción.

Controles y repuestos compatibles

• Controles de velocidad DC SCR no filtrados compatibles y ejemplos de control listados.
• Piezas de repuesto para la serie 24A: escobillas, capuchones de escobilla, muelles y otros elementos de mantenimiento.
