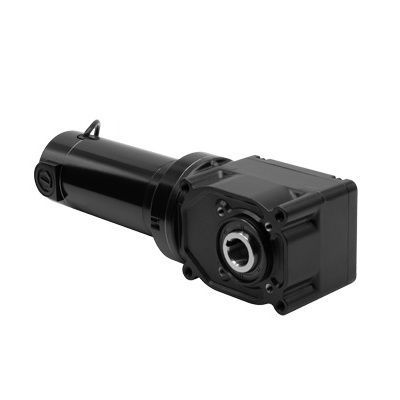

Motorreductor DC Model 3036

con escobillashipoideangular

Resumen
El modelo 3036 de la serie 25H2 es un motorreductor CC en ángulo recto con eje hueco de 24 V, que ofrece un tamaño compacto, alto par de arranque y carcasa de engranajes no ventilada. Disponibles dibujos CAD, imágenes y especificaciones completas para integración y planificación de instalación.

Caracteristicas estándar

• Las prestaciones de las versiones 24 VDC se basan en operación con alimentación en CC.
• El motor 33A proporciona alto par de arranque, velocidad ajustable y rendimiento predecible; TENV, aislamiento Clase F.
• Eje hueco de 1 in que elimina la necesidad de acoplamientos externos y reduce el hardware de montaje.
• Se suministra una cubierta plástica de eje con cada motorreductor (los modelos estándar/stock incluyen cubierta instalada de fábrica sobre la abertura del eje).
• Montaje frontal mediante cuatro orificios roscados o pernos pasantes para instalación flexible.
• Carcasa no ventilada que puede montarse en cualquier orientación; grasa de alto rendimiento y lubricación de por vida.
• Más eficiente que los diseños de tornillo sin fin de tamaño similar.
• Compatible con encoder mediante kit de eje para encoder atornillable opcional modelo 0964.
• Escobillas del motor preasentadas para rendimiento constante y funcionamiento silencioso.
• Kits de montaje y ejes opcionales (modelo 0957 para 25H2; 0959 para 30H3; kits de eje 0929 para 25H2; 0930 para 30H3).

Accesorios opcionales

• Kit de montaje base para motorreductores de eje hueco 25H2 (modelo 0957)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eje 25H2 1-inch / eje simple / acero anticíclico (modelo 0929)
• Kit de eje para encoder (modelo 0964)
• Caja de bornes de fundición para 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Caja de bornes métrica de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Gran caja de bornes de fundición para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Descargas

• Dibujos CAD: PDF, DWG, STEP disponibles para el modelo 3036.
• Diagrama de cableado: diagrama referenciado 07410101 (PDF descargable).
• Hojas de datos de seguridad: SDS de lubricante referenciado para 33A7 / 25H2 y 33A7-30H3.

Especificaciones técnicas

• Modelo: Model 3036
• Serie: 25H2 Series DC Right Angle Hollow Shaft Gearmotors
• Velocidad (rpm): 500
• Par nominal (lb-in): 35
• Par pico (lb-in): 73
• Tensión nominal (V): 24
• Corriente (Amps): 14
• Motor HP: 1/3
• HP decimal: 0.333
• Relación de transmisión: 5
• Carga radial (lbs): 277
• Longitud XH (inch): 14.82
• Peso (lbs): 20
• Tipo de producto: 33A7FEPM-25H2
• Diagrama de conexión: 07410101
