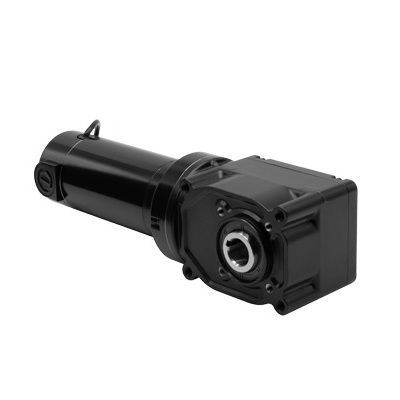

Motorreductor DC 3040

con escobillasangularcon eje hueco

Descripción general
El Modelo 3040 forma parte de la serie 25H2 de motorreductores CC de eje hueco en ángulo recto. Proporciona un accionamiento compacto en ángulo recto con eje hueco de 1 pulgada y está pensado para aplicaciones industriales de control de movimiento que requieren acoplamiento directo de eje y montaje flexible. Los recursos del producto incluyen planos CAD, imágenes, características estándar, esquemas de conexión y repuestos.

Especificaciones

• Velocidad (rpm): 83
• Par nominal (lb-in): 210
• Tensión nominal: 24 V CC
• Corriente (A): 14 A
• Par pico (lb-in): 440
• Potencia motor: 1/3 HP (0,333 HP)
• Relación de transmisión: 30
• Carga radial (lbs): 475
• Longitud XH (pulgadas): 14.82
• Peso (lbs): 20
• Tipo de producto: 33A7FEPM-25H2
• Referencia esquema de conexión: 07410101

Características estándar

• Las prestaciones de los modelos 24 V CC se basan en operación con alimentación en corriente continua.
• El motor 33A proporciona alto par de arranque, velocidad regulable y rendimiento consistente. TENV, clase F.
• Eje hueco de 1 pulgada que elimina la necesidad de acoplamientos y reduce el hardware de montaje.
• Una cubierta de eje de plástico incluida; los modelos estándar se suministran con cubierta instalada en fábrica sobre la apertura del eje.
• Montaje frontal mediante cuatro orificios roscados o pernos pasantes; carcasa sin ventilación que permite montaje en cualquier orientación.
• Engrase de alto rendimiento para vida útil; carcasa lubricada de fábrica.
• Más eficiente que los diseños de engranaje sinfín de tamaño similar.
• Compatible con codificador mediante el kit opcional de eje para codificador modelo 0964.
• Escobillas del motor preasentadas para un rendimiento óptimo y funcionamiento silencioso.
• El eje hueco elimina la necesidad de acoplamientos y de material de montaje adicional.
• Soportes base/pie y kits de eje opcionales disponibles para los tipos 25H2 y 30H3.

Dibujos CAD

• Dibujos CAD disponibles para el modelo 3040 en formatos PDF, DWG y STEP.

Esquema de conexión

• Esquema de conexión disponible (referencia 07410101).

Hojas de datos de seguridad

• Hoja de datos de seguridad del lubricante disponible para los motorreductores relacionados.

Accesorios opcionales

• Kit de montaje base para motorreductores de eje hueco 25H2 (modelo 0957)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eje 25H2 1 pulg / eje simple / acero a prueba de fatiga (modelo 0929)
• Kit de eje para codificador (modelo 0964)
• Caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Caja de bornes métrica de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Gran caja de bornes de fundición para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Repuestos

• Escoba 33A / 32A - N.º de pieza 49201031
• Tapa de escoba 33A - N.º de pieza 49301001
• Resorte de escoba de fuerza constante 33A / 42A - N.º de pieza 57400008

Controles compatibles

• Controlador de velocidad de motor DC PWM baja tensión chasis abierto - 0788
• Controlador de velocidad de motor DC PWM baja tensión chasis abierto - 0789
