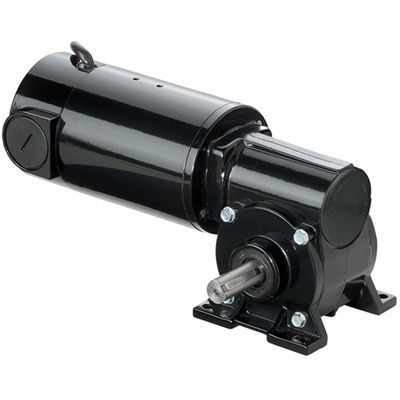

Motorreductor DC Model 6240

de tornillo sin finangular50 W...100 W

Descripción general
Modelo 6240, serie Metric 33A-5F, motorreductor angular de corriente continua para aplicaciones industriales que requieren una transmisión angular compacta. Alimentación nominal 180 V DC, velocidad de salida 345 rpm y relación 5:1.

Especificaciones clave

• Velocidad: 345 rpm
• Par nominal: 1,0 Nm (8,9 lb-in)
• Par pico: 3,2 Nm (28 lb-in)
• Potencia: 54 W (1/14 HP, HPDecimal 0.0714)
• Tensión: 180 V DC
• Corriente: 0,41 A
• Relación de engranajes: 5
• Capacidad de carga radial: 335 N (80 lbs)
• Longitud XH: 263 mm (10,35 in)
• Peso: 7,6 kg (16,8 lbs)

Características estándar

• Roscas de montaje métricas y dimensiones del eje de transmisión métricas.
• Motor 33A que proporciona alto par de arranque y características de velocidad ajustables.
• Sellos laber tipo lip industrial en ejes del motor y de salida para resistencia a contaminantes.
• Buje de bronce en el eje de salida para reducción de ruido.
• Engranajes lubricados permanentemente con aceite para larga vida útil.
• Engranaje de bronce para mayor capacidad frente a cargas de choque.
• Cremallera helicoidal (worm) endurecida y rectificada para durabilidad y resistencia.
• Las especificaciones de rendimiento de los modelos de 180 V se basan en el uso con un control de velocidad SCR no filtrado (Factor de forma = 1,6).

Accesorios opcionales

• Kit caja de bornes inyectada para motores y motorreductores 33A, 34R, 42A, 42R y 48R [modelo 0984]
• Kit caja de bornes métrico inyectada con bloque de bornes para 33A, 34R, 42A, 42R y 48R [modelo 1984]
• Kit IP-44 para motores 33A [modelo 0977]
• Gran kit caja de bornes inyectada para 34R, 42R, 48R, 42R-FX, 33A, 42A [modelo 0986]

Descargas
Planos CAD disponibles en formatos PDF, DWG y STEP (archivos específicos en la página de producto). Esquema de conexionado disponible (ID 07410097).

Especificaciones técnicas

• Modelo: Model 6240
• Serie: Metric 33A-5F
• Velocidad: 345 rpm
• Par nominal: 1,0 Nm (8,9 lb-in)
• Par pico: 3,2 Nm (28 lb-in)
• Potencia: 54 W (1/14 HP, HPDecimal 0.0714)
• Tensión: 180 V DC
• Corriente: 0,41 A
• Relación de engranajes: 5
• Capacidad de carga radial: 335 N (80 lbs)
• Longitud XH: 263 mm (10,35 in)
• Peso: 7,6 kg (16,8 lbs)
• Referencia esquema de conexión: 07410097
• Código tipo producto: 33A5BEPM-5F
