Motorreductor DC 3039
de tornillo sin finangularcon eje hueco

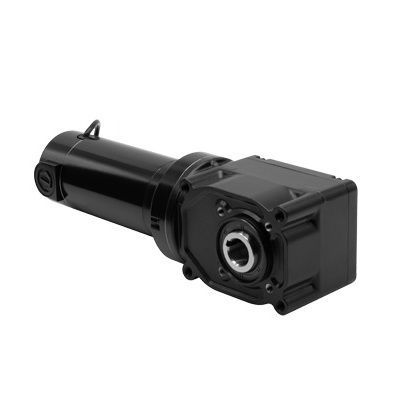

Motorreductor DC - 3039 - BODINE ELECTRIC COMPANY - de tornillo sin fin / angular / con eje hueco
Motorreductor DC - 3039 - BODINE ELECTRIC COMPANY - de tornillo sin fin / angular / con eje hueco
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de BODINE ELECTRIC COMPANY

Características

Motor
DC
Tipo
de tornillo sin fin
Orientación de los ejes
angular
Tipo de eje
con eje hueco
Potencia
100 W...500 W
Voltaje
24 V
Par
10 - 20 Nm
Montaje
de montaje en brida
Rendimiento
de alto rendimiento
Otras características
compacto, de codificador, sin mantenimiento
Relación de reducción

20 unit

Velocidad de rotación

125 rpm
(785,3982 rad.min-1)

Descripción

Resumen del producto
Modelo 3039 de la serie 25H2 — motorreductor DC de eje hueco y ángulo recto. Unidad compacta con eje hueco de 1 in para acoplamiento directo en instalaciones industriales.

Especificaciones clave
  • Velocidad: 125 rpm
  • Par nominal: 140 lb·in
  • Par máximo: 293 lb·in
  • Tensión nominal: 24 VDC
  • Corriente: 14 A
  • Potencia del motor: 1/3 HP (0,333 HP)
  • Relación de transmisión: 20:1
  • Capacidad de carga radial: 419 lbs
  • Diámetro de eje hueco: 1 in (25,4 mm)
  • Longitud XH: 14,82 in
  • Peso: 20 lbs
  • Tipo de producto: 33A7FEPM-25H2
  • Diagrama de conexiones: 07410101


Dibujos CAD
  • Descargar PDF
  • Descargar DWG
  • Descargar STEP


Diagrama de cableado
  • Descargar PDF (Diagrama de cableado 07410101)


Hojas de seguridad
  • SDS - Hoja de seguridad del lubricante para motorreductores tipo 33A7-25H2 y 33A7-30H3


Accesorios opcionales
  • Kit de montaje base para motorreductores de eje hueco 25H2 (modelo 0957)
  • Kit IP-44 para motores 33A (modelo 0977)
  • Kit de eje 25H2 1 in / eje simple / acero resistente a la fatiga (modelo 0929)
  • Kit de eje para encoder (modelo 0964)
  • Kit caja de bornes inyectada para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
  • Kit caja de bornes métrico inyectada con bloque de terminales para 33A, 34R, 42A, 42R y 48R (modelo 1984)
  • Gran kit caja de bornes inyectada para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)


Controles compatibles
  • 0788
  • 0789


Características estándar
  • Las clasificaciones de rendimiento de los modelos 24 VDC se basan en operación desde alimentación DC.
  • Motor 33A: alto par de arranque, velocidad ajustable y rendimiento predecible en un rango de condiciones. TENV. Clase F.
  • Eje hueco de 1 in para accionamiento directo sin acoplamientos.
  • Se incluye una cubierta plástica de eje con cada motorreductor.
  • Montaje frontal mediante cuatro orificios roscados o pernos pasantes.
  • Carter de engranajes no ventilado, montaje en cualquier orientación; grasa de alto rendimiento de fábrica y lubricación de por vida.
  • Más eficiente que modelos de engranaje sin fin de tamaño similar.
  • Compatible con encoder mediante el kit de eje encoder atornillable opcional modelo 0964; unidades de serie suministradas con cubierta sobre la apertura del eje.
  • Escobillas del motor preasentadas para rendimiento óptimo y funcionamiento silencioso.
  • Kits de montaje base/pie opcionales (modelo 0957 para tipo 25H2, modelo 0959 para tipo 30H3).
  • Kits de eje opcionales disponibles (modelo 0929 para tipo 25H2, modelo 0930 para tipo 30H3).


Especificaciones técnicas
  • Velocidad (rpm): 125
  • Par nominal (lb-in): 140
  • Tensión nominal: 24 VDC
  • Corriente (A): 14
  • Par máximo (lb-in): 293
  • Potencia motor: 1/3 (decimal HP: 0,333)
  • Relación de engranajes: 20
  • Carga radial (lbs): 419
  • Longitud XH (inch): 14,82
  • Peso (lbs): 20
  • Tipo de producto: 33A7FEPM-25H2
  • Diagrama de conexión: 07410101
