Motorreductor DC Model 1366

corriente continuaangular100 W...500 W

Producto

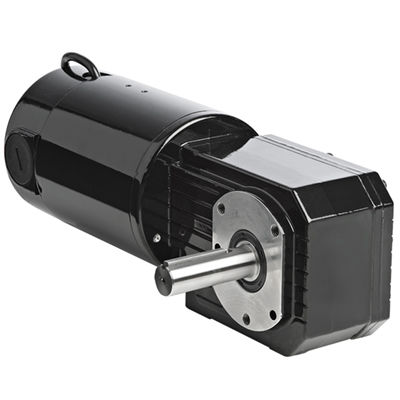

Reductor-motor DC angular, modelo 1366, Serie Metric 42A-GB con relación 280:1, velocidad nominal 6,2 rpm y tensión 180 V DC.

Descripción general
Reductor-motor angular de la Serie Metric 42A-GB en configuración Modelo 1366. Las especificaciones de rendimiento mostradas corresponden a los modelos de 180 V y se basan en el uso con un control de velocidad SCR no filtrado (Factor de forma = 1,6).

Especificaciones

• Velocidad (rpm): 6,2
• Par nominal (Nm): 42,8
• Par nominal (lb-in): 380
• Par pico (Nm): 67,5
• Par pico (lb-in): 600
• Potencia (Watts): 112
• Potencia (HP): 1/6
• Voltaje: 180 V
• Corriente: 0,85 A
• Relación de transmisión: 280
• Carga radial (N): 900
• Carga radial (lbs): 200
• Longitud XH (mm): 297
• Longitud XH (inch): 11.69
• Peso (kg): 8,8
• Peso (lbs): 19,5
• Diagrama de conexión: 07410097
• Tipo de producto: 42A5BEPM-GB
• HP Decimal: 0,1492

CAD y documentación
Dibujos CAD disponibles para el Modelo 1366 (PDF, DWG, STEP). Diagrama de cableado disponible (referencia de diagrama de conexión 07410097). Hoja de datos de seguridad referenciada para materiales relacionados.

Accesorios opcionales

• Kit IP-44 para motores 42A (modelo 0978)
• Kit de caja de bornes de fundición a presión para motores y reductor-motores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de caja de bornes métrica de fundición a presión con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Gran kit de caja de bornes de fundición a presión para 34R, 42R, 48R, 42R-FX, motores y reductor-motores estándar 33A, 42A (modelo 0986)

Accesorios / Piezas (ejemplos)
Piezas de repuesto disponibles para motores y cajas de engranajes relacionados: escobilla 42A (Referencia 49200048), tapa de escobilla 33A/42A (Referencia 49300034), muelle de escobilla de fuerza constante 33A/42A (Referencia 57400008).

Características estándar

• Las especificaciones de rendimiento de los modelos de 180 V se basan en el uso con un control de velocidad SCR no filtrado (Factor de forma = 1,6).

Especificaciones técnicas

• Velocidad: 6,2 rpm
• Par nominal: 42,8 Nm (380 lb-in)
• Par pico: 67,5 Nm (600 lb-in)
• Potencia: 112 W (1/6 HP)
• Voltaje: 180 V DC
• Corriente: 0,85 A
• Relación de transmisión: 280
• Capacidad de carga radial: 900 N (200 lbs)
• Longitud XH: 297 mm (11,69 in)
• Peso: 8,8 kg (19,5 lbs)
• Referencia diagrama de conexión: 07410097
• Tipo de producto: 42A5BEPM-GB
• HP Decimal: 0,1492
