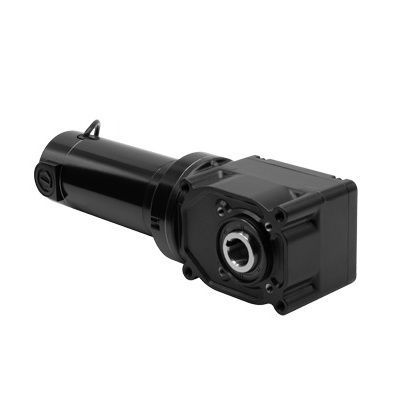

Motorreductor DC 3042

de tornillo sin finangularcon eje hueco

Descripción del producto
Motorreductor DC en ángulo recto con eje hueco de la serie 25H2, Modelo 3042. Motorreductor compacto en ángulo recto con eje hueco de 1 pulgada, lubricado de por vida y diseñado para múltiples orientaciones de montaje. Indicado para aplicaciones industriales que requieren alto par de arranque y una configuración de transmisión en ángulo recto de bajo volumen.

CAD y documentación

• Dibujos CAD: archivos PDF, DWG y STEP disponibles para el Modelo 3042
• Diagrama de cableado disponible (referencia del diagrama: 07410101)
• Hoja de datos de seguridad disponible para el lubricante utilizado con los motorreductores Tipo 33A7-25H2 y 33A7-30H3

Características estándar

• Las especificaciones de rendimiento de los modelos 24 VCC se basan en alimentación en corriente continua
• El motor 33A proporciona alto par de arranque, velocidad ajustable y rendimiento predecible; TENV, aislamiento Clase F
• Eje hueco de 1 pulgada (25,4 mm)
• Se incluye una cubierta de eje de plástico con cada motorreductor
• Fijación frontal mediante cuatro orificios roscados o pernos pasantes
• Caja de engranajes no ventilada que se puede montar en cualquier orientación; grasa de alto rendimiento; lubricado de por vida
• Más eficiente que diseños de tornillo sin fin de tamaño similar
• Compatible con encoder mediante kit de eje para encoder roscable opcional Modelo 0964 (los modelos estándar se suministran con cubierta instalada de fábrica sobre la abertura del eje)
• Escobillas del motor preasentadas para rendimiento óptimo y funcionamiento silencioso
• El eje hueco elimina la necesidad de acoplamientos y herrajes adicionales
• Disponibles soportes opcionales de base/pie y kits de ejes opcionales

Accesorios opcionales (ejemplos)

• Kit de montaje base para motorreductores 25H2 con eje hueco (Modelo 0957)
• Kit IP-44 para motores 33A (Modelo 0977)
• Kit de eje 25H2 1 pulgada / eje único / acero resistente a la fatiga (Modelo 0929)
• Kit de eje para encoder (Modelo 0964)
• Kit de caja de bornes inyectada para motores y motorreductores 33A, 34R, 42A, 42R y 48R (Modelo 0984)
• Kit de caja de bornes métrica inyectada con bloque de bornes para 33A, 34R, 42A, 42R y 48R (Modelo 1984)
• Kit de escuadra en L para motorreductores E, F y FX (Modelo 0969)

Especificaciones técnicas

• Velocidad (rpm): 42
• Par nominal (lb-in): 390
• Tensión nominal: 24 VCC
• Corriente (A): 14
• Par pico (lb-in): 813
• Potencia motor: 1/3 HP
• Relación de transmisión: 60
• Carga radial (lbs): 575
• Longitud XH (pulgadas): 14.82
• Peso (lbs): 20
• Tipo de producto: 33A7FEPM-25H2
• HP decimal: 0.333
• Referencia del diagrama de conexión: 07410101
