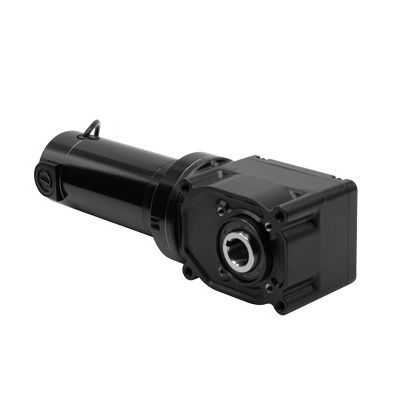

Motorreductor DC 3038

corriente continuacon escobillashipoide

Resumen
Se disponen de planos CAD, imágenes, características estándar y hojas de seguridad para el Modelo 3038, de la serie 25H2, reductor-motor CC con eje hueco y ángulo recto, diseñado para alto par de arranque y montaje versátil.

Especificaciones

• Velocidad (rpm): 167
• Par nominal (lb-in): 105
• Par pico (lb-in): 220
• Tensión nominal: 24 VCC
• Corriente (A): 14
• Potencia del motor: 1/3 (0,333 HP)
• Relación de transmisión: 15
• Carga radial (lbs): 388
• Longitud XH (in): 14.82
• Peso (lbs): 20
• Tipo de producto: 33A7FEPM-25H2
• Diagrama de conexión: 07410101

Características estándar

• Las especificaciones de rendimiento de los modelos 24 VCC se basan en la operación con alimentación en corriente continua.
• El motor 33A proporciona alto par de arranque, velocidad ajustable y rendimiento predecible en diversas condiciones de servicio. TENV. Clase F.
• Eje hueco de 1 pulgada (25,4 mm).
• Cada reductor-motor incluye una cubierta de eje de plástico.
• Fijación facial mediante cuatro orificios roscados o pernos pasantes.
• Cárter de engranajes no ventilado, montaje en cualquier orientación. Grasa de alto rendimiento. Lubricado de por vida.
• Más eficiente que modelos de engranaje sin fin de tamaño similar.
• Compatible con codificador mediante kit de eje para codificador opcional modelo 0964. (Los modelos estándar/stock se suministran con cubierta instalada de fábrica sobre la apertura del eje).
• Escobillas de motor preasentadas para un rendimiento óptimo y funcionamiento silencioso.
• El eje hueco elimina la necesidad de acoplamientos de eje y herrajes de montaje adicionales.
• Soportes de base/pie y kits de eje opcionales disponibles.

Accesorios opcionales

• Kit de montaje en base para reductor-motores 25H2 de eje hueco (modelo 0957)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eje 25H2 1 pulg / eje simple / acero resistente a la fatiga (modelo 0929)
• Kit de eje para codificador (modelo 0964)
• Kit de caja de bornes fundida para motores y reductor-motores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de caja de bornes métrico fundido con bloque de terminales para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Gran kit de caja de bornes fundida para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Características / especificaciones técnicas

• Modelo: 3038
• Serie: 25H2
• Velocidad (rpm): 167
• Par nominal: 105 lb-in
• Par pico: 220 lb-in
• Tensión nominal: 24 VCC
• Corriente: 14 A
• Potencia del motor: 1/3 (0,333 HP)
• Relación de transmisión: 15
• Capacidad de carga radial: 388 lbs
• Longitud XH: 14,82 in
• Peso: 20 lbs
• Tipo de producto: 33A7FEPM-25H2
• Referencia diagrama de conexión: 07410101
