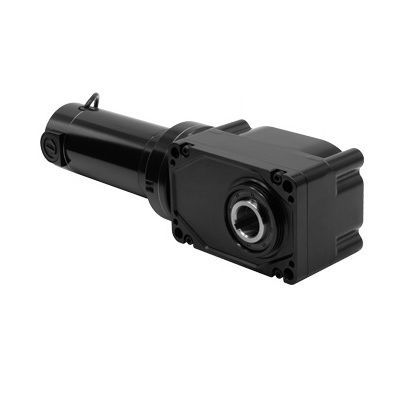

Motorreductor DC Model 3044

con escobillashipoideangular

Producto
Modelo 3044 de la serie 30H3 de motorreductores CC de ángulo recto con eje hueco. La página incluye dibujos CAD, imágenes, esquemas de cableado y hojas de datos de seguridad relevantes para el Modelo 3044.

Descargas disponibles

• Dibujos CAD: PDF, DWG, STEP (para el Modelo 3044)
• Diagrama de cableado para el esquema de conexión 07410101
• Hoja de datos de seguridad para el lubricante utilizado con estos motorreductores

Características estándar

• Las especificaciones de rendimiento de los modelos de 24 VCC se basan en la operación con alimentación en CC.
• El motor 33A ofrece alto par de arranque, velocidad ajustable y rendimiento predecible en una variedad de condiciones. TENV. Clase F.
• Diámetro de eje hueco de 1.25 pulgadas.
• Se incluye una tapa de eje de plástico con cada motorreductor.
• Montaje frontal mediante cuatro orificios roscados o pernos pasantes.
• Carcasa de engranajes no ventilada, se monta en cualquier orientación. Grasa de alto rendimiento. Lubricado de por vida.
• Más eficiente que modelos de engranaje sinfín de tamaño similar.
• Compatible con encoder mediante kit opcional de eje encodeur roscado modelo 0964 (los modelos estándar/en stock se suministran con tapa instalada en fábrica sobre la abertura del eje).
• Cepillos del motor preasentados para rendimiento óptimo y funcionamiento silencioso.
• El eje hueco elimina la necesidad de acoplamientos de eje y hardware de montaje adicional.
• Soportes de base/pie opcionales – modelo 0957 para tipo 25H2 y modelo 0959 para tipo 30H3.
• Kits de eje opcionales - modelo 0929 para tipo 25H2 y 0930 para tipo 30H3.

Accesorios opcionales (ejemplos)

• Kit de montaje base para motorreductores 30H3 con eje hueco (modelo 0959)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eje 30H3 eje simple 1-1/4 pulgadas acero anti-fatiga (modelo 0930)
• Kit de eje para encoder (modelo 0964)
• Kits de caja de bornes de fundición a presión (varios modelos)

Notas

• Todos los precios mostrados en la página están en dólares estadounidenses; el precio web excluye impuestos, envío y gastos de manejo.
• La cantidad pedible en la página del producto indica 1–25 unidades disponibles.

Especificaciones técnicas

• Velocidad (rpm): 21
• Par nominal (lb-in): 770
• Tensión nominal (V): 24
• Corriente (Amps): 14
• Par pico (lb-in): 1606
• Motor HP: 1/3
• Relación de transmisión: 120
• Carga radial (lbs): 708
• Longitud XH (inch): 16.37
• Peso (lbs): 24
• Tipo de producto: 33A7FEPM-30H3
• HP decimal: 0.333
• Diagrama de conexión: 07410101
