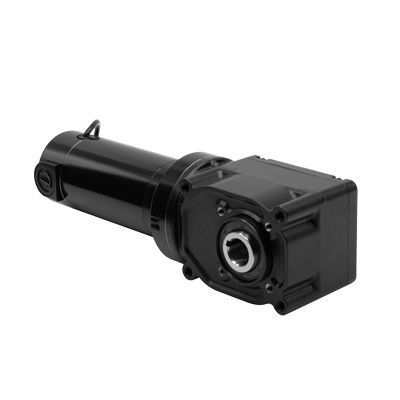

Motorreductor DC Model 3037

con escobillasde tornillo sin finangular

Product
Motorreductor CC angular serie 25H2, modelo 3037. Motorreductor compacto con eje hueco de 1 inch, tensión nominal 24 VCC y potencia 1/3 hp (0.333 HP), velocidad nominal 250 rpm y par nominal 70 lb-in. Diseñado para acoplamiento directo sin elementos adicionales en espacios reducidos.

Available downloads / drawings (site provides)
Dibujos CAD disponibles en formatos PDF, DWG y STEP; diagrama de conexión disponible (PDF); hoja de datos de seguridad del lubricante disponible (PDF).

Optional accessories

• Kit de montaje base para motorreductores 25H2 con eje hueco (modelo 0957)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eje 25H2 1 inch / eje simple / acero resistente a fatiga (modelo 0929)
• Kit de eje para encoder (modelo 0964)
• Kit de caja de bornes fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de caja de bornes métrica fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Gran kit de caja de bornes fundición para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Standard features

• Las especificaciones de los modelos 24 VCC se basan en funcionamiento con alimentación DC.
• El motor 33A ofrece alto par de arranque, velocidad ajustable y rendimiento predecible bajo diversas condiciones. TENV. Clase F.
• Eje hueco de 1 inch que elimina la necesidad de acoplamientos.
• Se incluye una cubierta de eje de plástico con cada motorreductor.
• Montaje frontal mediante cuatro orificios roscados o pernos pasantes.
• Caja de engranajes no ventilada, puede montarse en cualquier orientación. Grasa de alto rendimiento; lubricado de por vida.
• Más eficiente que modelos de engranaje sinfín de tamaño similar.
• Compatible con encoder con kit de eje para encoder (modelo 0964); los modelos estándar vienen con cubierta de fábrica sobre la abertura del eje.
• Escobillas de motor preasentadas para rendimiento óptimo y operación silenciosa.
• Soportes base/pie opcionales: modelo 0957 para 25H2 y modelo 0959 para 30H3.
• Kits de ejes opcionales: modelo 0929 para 25H2 y 0930 para 30H3.

Availability / Ordering
Cantidad de pedido: 1-25. El precio web mostrado excluye impuestos, transporte y gastos de gestión.

Technical specifications

• Speed (rpm): 250
• Rated Torque (lb-in): 70
• Rated Voltage: 24 VDC
• Current (Amps): 14
• Peak Torque (lb-in): 147
• Motor HP: 1/3
• Gear Ratio: 10
• Radial Load (lbs): 342
• Length XH (inch): 14.82
• Weight (lbs): 20
• Product Type: 33A7FEPM-25H2
• HP Decimal: 0.333
• Connection Diagram reference: 07410101
