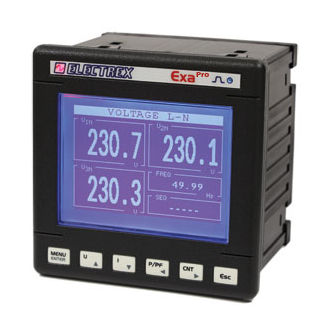

Analizador de vigilancia PFAE9-1B102-EM0 EXA PRO 96 5A

para centralindustrialde calidad de la energía

Resumen del producto
Analizador de energía, armónicos y calidad de potencia diseñado para entornos industriales y comerciales exigentes. Proporciona análisis armónico detallado, medida de energía por fase y registro de eventos de calidad de tensión para supervisión precisa y cumplimiento.

Características principales

• Clase de precisión 0.5S
• Conexión mediante TA ../5A o ../1A (TAs no incluidos)
• Medición de THD y TDD en tensión y corriente
• Medición de corriente de neutro; Vmax/Vmin; Imax y potencia activa
• Medida de energía activa por fase con contadores de energía totales y por fase
• Análisis monoharmónico hasta el 31.º orden en tensiones trifásicas y las tres corrientes de línea en tiempo real
• Datalogger integrado para contadores de energía y eventos de tensión (interrupciones, caídas, sobretensiones)
• Detección y configuración de secuencia de fases
• Cuatro temporizadores de funcionamiento y ocho alarmas configurables con soporte para lógicas complejas
• Pantalla LCD gráfica e indicador LED de calibración
• Comunicación vía Modbus-RTU sobre RS485
• Firmware actualizable de forma remota; ampliable mediante códigos PUK para funciones futuras

Aplicaciones
Análisis de calidad de la potencia y monitorización energética en plantas industriales, instalaciones comerciales y centros críticos que requieren mediciones detalladas de armónicas, registro de eventos y contabilización de energía por fase.

Documentación disponible
Ficha técnica y manual de instalación disponibles para descarga en la web del fabricante (archivos PDF).

Especificaciones técnicas

• Código de producto: PFAE9-1B102-EM0
• Familia: EXA PRO 96
• Dimensiones de montaje en panel: 96 × 96 mm
• Alimentación: 230–240 VAC
• Conexión TA: ../5A o ../1A (TAs no incluidos)
• Precisión: clase 0.5S
• Análisis armónico: hasta el 31.º orden (tensiones trifásicas y corrientes de línea, en tiempo real)
• Medidas: THD, TDD, corriente de neutro, Vmax/Vmin, Imax, potencia activa, energía activa por fase
• Datalogger: contadores de energía total y por fase; registra eventos de tensión (interrupciones, caídas, sobretensiones)
• Alarmas y temporizadores: 4 temporizadores de funcionamiento; 8 alarmas configurables; soporte para lógicas complejas
• Pantalla e indicadores: pantalla LCD gráfica; LED de calibración
• Comunicación: Modbus-RTU sobre RS485
• Firmware: actualizable de forma remota; ampliable vía códigos PUK
• Conformidad normativa: EN 50470-1, EN 50470-3
