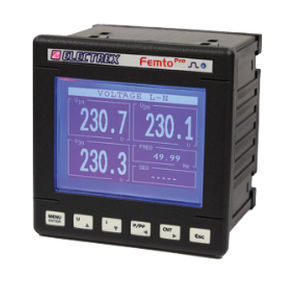

Analizador de red eléctrica PFA69-EB1Z2-EMF FEMTO PRO 96 ECT

para redes eléctricas trifásicaspara redes eléctricas monofásicasde calidad de la energía

Descripción
Analizador de armónicos y calidad de la energía para sistemas monofásicos y trifásicos (hasta 3 líneas monofásicas) con clase de precisión 0,5S. Requiere transformadores de corriente externos ECT (no incluidos), por ejemplo 100A cod. PFAE000-09. Mide THD y TDD en tensión y corriente, corriente de neutro, tensión máxima y mínima, corriente y potencia pico, y energía activa por fase. Análisis de armónicos individuales hasta el orden 31 para las 3 tensiones de fase y las 3 corrientes de línea en tiempo real. Registrador de datos integrado que almacena componentes armónicos, contadores de energía totales y por fase, y valores medio/mín/máx de tensiones, corrientes, potencias y frecuencia. Detección y registro de eventos de tensión (interrupciones, caídas y sobrelevaciones) para análisis de calidad de la energía. Detección y configuración del sentido cíclico de las fases. Cuatro intervalos de funcionamiento y ocho alarmas configurables con lógicas complejas. Pantalla gráfica LCD y LED de calibración. Comunicación Modbus-RTU RS485. Puerto Bus SIO para integrar módulos de expansión Milli Pro I/O y Milli Pro sensor (entradas/salidas y sensores ambientales). Firmware actualizable de forma remota. Dimensiones de frontal 96×96 mm. Alimentación 230-240 Vac. Conforme a EN 50470-1 y EN 50470-3.

Funciones principales

• Medición de THD y TDD en tensión y corriente
• Medición de la corriente de neutro
• Detección de tensión máxima/mínima, corriente y potencia pico
• Medición de energía activa por fase
• Análisis armónico individual hasta el 31.º orden para 3 tensiones de fase y 3 corrientes de línea en tiempo real
• Registrador de datos integrado para componentes armónicos, contadores de energía y valores medio/min/máx de tensión, corriente, potencia y frecuencia
• Detección y almacenamiento de eventos de calidad de la energía (interrupciones, caídas, sobrelevaciones)
• 4 intervalos de funcionamiento y 8 alarmas configurables con lógicas complejas
• Pantalla gráfica LCD y LED de calibración
• Comunicación Modbus-RTU RS485 y puerto Bus SIO para módulos de expansión y sensores
• Firmware actualizable de forma remota

Especificaciones técnicas

• Nombre modelo: FEMTO PRO 96
• Código de producto: PFA69-EB1Z2-EMF
• Tipo: Analizador de armónicos y calidad de la energía mono/trifásico (hasta 3 líneas monofásicas)
• Clase de precisión: 0,5S
• Transformadores de corriente externos ECT requeridos (no incluidos) - ej. 100A cod. PFAE000-09
• Análisis armónico: hasta el 31.º orden
• Registrador: almacenamiento de 4 componentes armónicos, contadores de energía total y por fase, valores medio/min/máx de tensiones, corrientes, potencias y frecuencia
• Eventos de calidad: registro de interrupciones, caídas (sag) y sobrelevaciones (swell)
• Alarmas: 8 alarmas configurables con lógicas complejas
• Intervalos de funcionamiento: 4
• Pantalla: gráfica LCD
• Indicador: 1 LED de calibración
• Comunicaciones: Modbus-RTU RS485
• Puerto Bus SIO: integración de módulos Milli Pro I/O y Milli Pro sensor (E/S y sensores ambientales)
• Firmware: actualizable de forma remota
• Dimensiones del panel frontal: 96 × 96 mm
• Alimentación: 230-240 Vac
• Conformidad: EN 50470-1, EN 50470-3
