Analizador de vigilancia PFA64-EB102-EM0 FEMTO PRO D4 ECT CLAMP

de red eléctricaindustrialde calidad de la energía

Presentación del producto

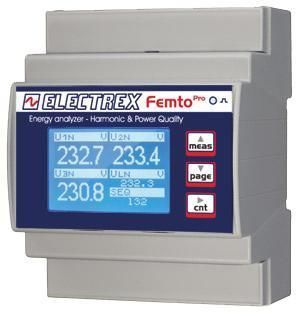

Analizador de energía y calidad de potencia para instalaciones monofásicas y trifásicas (hasta 3 líneas monofásicas). Clase de precisión 0,5S. Utiliza transformadores de corriente externos ECT (no incluidos), p. ej. 100A modelo PFAE000-09. Mide THD y TDD en tensión y corriente, corriente de neutro, tensión máxima y mínima, corriente y potencia máximas, y energía activa por fase. Realiza análisis de armónicos individuales hasta el orden 31 en tiempo real sobre las tres tensiones de fase y las tres corrientes de línea.

Registro de datos y eventos
Registrador de datos integrado que guarda los contadores de energía totales y por fase y registra eventos de tensión (interrupciones, caídas y sobrecargas) para el análisis de la calidad eléctrica y la resolución de incidencias.

Funcionalidad y características
Detección y configuración del orden de fases. Cuatro temporizadores de funcionamiento y ocho alarmas configurables con soporte para lógicas complejas. Pantalla LCD gráfica y LED de calibración para verificación in situ. Comunicación mediante Modbus-RTU sobre RS485. Firmware actualizable de forma remota y ampliable mediante códigos PUK para funciones futuras.

Instalación y conformidad
Montaje sobre carril DIN, 4 módulos. Conexión mediante bornes atornillados. Alimentación: 230–240 VAC. Cumple con las normas EN 50470-1 y EN 50470-3.

Características / especificaciones técnicas

• Tipo: Analizador de energía y calidad de potencia
• Configuración: Mono/Trifásico (hasta 3 líneas monofásicas)
• Clase de precisión: 0,5S
• Transformadores de corriente: TA ECT externos (no incluidos); ejemplo: 100A modelo PFAE000-09
• Magnitudes medidas: THD, TDD, corriente de neutro, tensión máx/mín, corriente máx, potencia máx, energía activa por fase
• Análisis armónico: Análisis de armónicos individuales hasta el 31.º orden (tiempo real) en 3 tensiones de fase y 3 corrientes de línea
• Datalogger: Registra contadores de energía total y por fase y eventos de tensión (interrupciones, caídas, sobrecargas)
• Detección: Detección y configuración del orden de fases
• Temporizadores y alarmas: 4 temporizadores; 8 alarmas configurables con soporte para lógicas complejas
• Pantalla e indicadores: Pantalla LCD gráfica; LED de calibración
• Comunicación: Modbus-RTU sobre RS485
• Firmware: Actualizable de forma remota y ampliable mediante códigos PUK
• Montaje: Carril DIN, 4 módulos
• Bornes: Bornes atornillados
• Alimentación: 230–240 VAC
• Normativa: EN 50470-1, EN 50470-3
