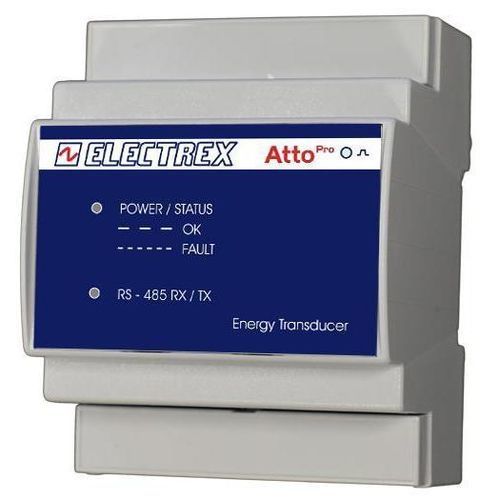

Dispositivo de medición de potencia con analizador de calidad de energía y de armónicos PFA74-1H102-E00 ATTO PRO D4 5A PINCE

contador eléctricode potencia de picode potencia activa

Descripción general
Analizador de energía para armónicos y calidad de la energía, apto para sistemas monofásicos y trifásicos (hasta 3 líneas monofásicas). Clase de precisión 0,5S con soporte para conexión mediante TA y comunicación RS485.

Características principales

• Analizador de energía mono/trifásico (hasta 3 líneas monofásicas)
• Clase de precisión 0,5S
• Conexión vía TA ../5A o ../1A (TA no incluidos)
• Mide THD y TDD en tensión y corriente
• Medición de corriente de neutro
• Registra tensión máxima y mínima
• Registra corriente y potencia máxima
• Mide la energía activa por fase

Armónicos y análisis
Realiza análisis de armónicos individuales hasta el 31.º orden sobre las 3 tensiones de fase y las 3 corrientes de línea en tiempo real. Incluye detección y configuración del orden de fases.

Alarmas, temporizadores e indicadores
Cuatro temporizadores de funcionamiento y ocho alarmas configurables con soporte para lógicas complejas. LEDs para calibración de energía, estado y comunicación RS485.

Comunicaciones y firmware
Comunicación Modbus-RTU sobre RS485. Firmware actualizable de forma remota y posibilidad de ampliar funciones mediante códigos PUK tras la instalación.

Instalación y conformidad
Montaje en carril DIN, 4 módulos. Conexiones con bornes de tornillo. Alimentación: 230–240 VAC. Cumple con las normas EN 50470-1 y EN 50470-3.

Código de producto
Código de producto: PFA74-1H102-E00

Especificaciones técnicas

• Familia de producto: ATTO PRO D4
• Clase de precisión: 0,5S
• Fase: Mono/trifásico (hasta 3 líneas monofásicas)
• Conexión de corriente: vía TA ../5A o ../1A (TA no incluidos)
• Análisis armónico: análisis de armónicos individuales hasta el 31.º orden (tensiones y corrientes)
• Parámetros medidos: THD, TDD, corriente de neutro, tensión máx/mín, corriente máx, potencia, energía activa por fase
• Detección de secuencia de fases: incluida
• Temporizadores: 4
• Alarmas: 8 alarmas configurables con soporte para lógicas complejas
• LEDs: calibración (energía), estado, comunicación RS485
• Protocolo de comunicación: Modbus-RTU sobre RS485
• Firmware: actualizable de forma remota; ampliable mediante códigos PUK
• Montaje: rail DIN, 4 módulos
• Bornes: bornes de tornillo
• Alimentación: 230–240 VAC
• Normas: EN 50470-1, EN 50470-3
