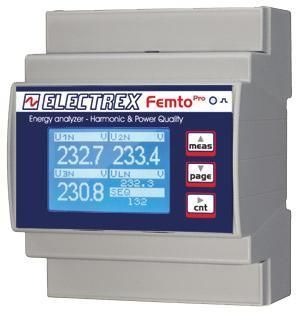

Analizador de vigilancia PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP H

de red eléctricade red ACpara redes eléctricas trifásicas

Descripción del producto
Analizador de energía monofásico/trifásico para hasta tres líneas monofásicas. Clase de precisión 0.5S. Diseñado para monitorización de armónicos y calidad de la energía; admite transformadores de corriente ECT externos (no incluidos), ejemplo: PFAE000-09 (100 A). Mediciones en tiempo real: THD/TDD, corriente de neutro, tensiones máx./mín., corriente y potencia máximas, y energía activa por fase.

Especificaciones técnicas

• Tipo: Analizador de energía mono/trifásico (hasta 3 líneas monofásicas)
• Clase de precisión: 0.5S
• Transformadores de corriente: ECT externos (no incluidos); ejemplo: PFAE000-09 (100 A)
• Análisis armónico: análisis unitario hasta el 31.º orden en 3 tensiones de fase y 3 corrientes de línea en tiempo real
• Pantalla: LCD gráfica y LED de calibración
• Montaje: Carril DIN, 4 módulos
• Conexiones: Bornes de tornillo
• Alimentación: 230–240 VAC
• Normativas: EN 50470-1 y EN 50470-3

Funciones clave

• Mide THD y TDD en tensión y corriente
• Medición de la corriente de neutro
• Detección de tensiones máxima y mínima
• Registro de corriente y potencia máximas
• Medición de energía activa por fase
• Detección y configuración del orden de fases
• Análisis armónico por orden hasta el 31.º
• 4 temporizadores de funcionamiento programables
• 8 alarmas configurables con soporte para lógicas complejas

Conectividad y firmware

• Comunicación: Modbus-RTU sobre RS485
• Firmware: Actualizable remotamente; ampliable mediante códigos PUK para futuras funciones

Notas
Se requieren transformadores de corriente ECT externos para la medición de corriente; no se incluyen en el paquete. Ejemplo: PFAE000-09 (100 A).
