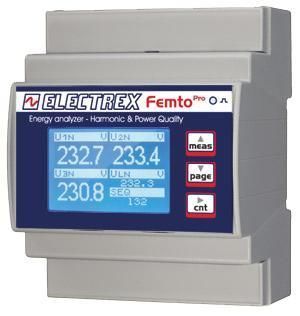

Analizador de vigilancia PFA64-1B1Z2-EMF FEMTO PRO D4 5A CLAMP

de red eléctricade red ACde red

Descripción del producto
Analizador de energía Armónica y Calidad de Potencia para instalaciones monofásicas y trifásicas (hasta 3 líneas monofásicas) con clase de precisión 0,5S. Conexionado mediante transformadores de corriente externos ../5A o ../1A (no incluidos). Mide THD y TDD en tensión y corriente, corriente de neutro, tensiones máximas y mínimas, corriente y potencia máximas, y energía activa por fase. Realiza análisis armónico unitario en tiempo real hasta el orden 31 sobre las 3 tensiones de fase y las 3 corrientes de línea.

Características

• Registrador de datos integrado para el almacenamiento de cuatro componentes armónicas.
• Contadores de energía totales y por fase.
• Registro de valores medio, mínimo y máximo de tensión, corriente, potencia y frecuencia.
• Registra y almacena eventos de tensión (interrupciones, hundimientos y elevaciones) para análisis de calidad de la energía.
• Detección de secuencia de fases y configuración del sentido de las fases.
• Cuatro temporizadores de funcionamiento y ocho alarmas configurables con soporte para lógicas complejas.
• Pantalla gráfica LCD y LED de calibración.
• Comunicación mediante Modbus-RTU sobre RS485.
• Puerto Bus SIO para integrar módulos de expansión Milli Pro I/O y Milli Pro Sensor (entradas/salidas adicionales y sensores ambientales).
• Firmware actualizable de forma remota y ampliable mediante códigos PUK para futuras funcionalidades.
• Montaje en carril DIN, 4 módulos; conexiones por bornas atornilladas.
• Alimentación: 230–240 VAC.
• Conformidad: EN 50470-1 y EN 50470-3.

Nombre comercial
FEMTO PRO D4

Código de producto
PFA64-1B1Z2-EMF

Especificaciones técnicas

• Tipo: Analizador de energía y calidad de potencia Harmonic & Power Quality (mono/trifásico, hasta 3 líneas monofásicas).
• Clase de precisión: 0,5S.
• Transformadores de corriente: compatible con ../5A o ../1A (TC no incluidos).
• Análisis armónico: análisis armónico unitario hasta el 31.º orden para las 3 tensiones de fase y las 3 corrientes de línea en tiempo real.
• Mediciones: THD y TDD en tensión y corriente; corriente de neutro; tensión máx/mín; corriente y potencia máximas; energía activa por fase.
• Registrador: almacena 4 componentes armónicas, contadores de energía totales y por fase, valores medio/min/máx de tensión, corriente, potencia y frecuencia.
• Registro de eventos: interrupciones, hundimientos (sags) y elevaciones (swells).
• Alarmas y temporizadores: 4 temporizadores; 8 alarmas configurables con soporte de lógica compleja.
• Pantalla e indicadores: pantalla gráfica LCD; LED de calibración.
• Comunicaciones: Modbus-RTU sobre RS485; puerto Bus SIO para módulos de expansión.
• Firmware: actualizable de forma remota y ampliable mediante códigos PUK.
• Montaje: carril DIN, 4 módulos; bornes de tornillo.
• Alimentación: 230–240 VAC.
• Normas: EN 50470-1, EN 50470-3.
