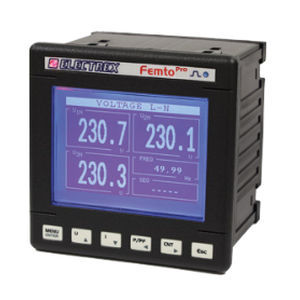

Analizador de red PFA69-FB102-EM0 FEMTO PRO 96 F H PQ LOG

industrialde calidad de la energíade potencia

Presentación
FEMTO PRO 96 F RS485 H PQ LOG ENERGY 230-240V. Código PFA69-FB102-EM0.

Resumen funcional
Analizador de energía y calidad de potencia mono/trifásico (hasta 3 líneas monofásicas) con datalogger integrado y comunicación Modbus-RTU RS485. Precisión global Clase 1 con transformadores de corriente flexibles (serie FCTS).

Medición y análisis

• Precisión global: Clase 1 (con Femto Pro F + TA flexibles).
• Medición de THD (Total Harmonic Distortion) y TDD en tensión y corriente.
• Medición de la corriente de neutro.
• Detección de tensiones máximas y mínimas.
• Detección de corriente y potencia máximas.
• Medición de energía activa por fase.
• Análisis de armónicos en tiempo real hasta el 31.º orden para las 3 tensiones de fase y las 3 corrientes de línea.

Registro y eventos de calidad

• Datalogger integrado para el almacenamiento de contadores de energía totales y por fase.
• Registro de eventos de tensión: cortes, caídas (sags) y sobretensiones (swells).

Alarmas y lógicas

• Cuatro tiempos de funcionamiento configurables.
• Ocho alarmas configurables con soporte para lógicas complejas.

Instalación y periféricos

• Uso con TA de apertura flexibles serie FCTS (TA no incluidos).
• Fondo de escala configurable hasta 4000 A.
• Detección y configuración del sentido de rotación de fases.

Interfaces, pantalla y mantenimiento

• Pantalla gráfica LCD.
• LED de calibración.
• Comunicación: Modbus-RTU por RS485.
• Firmware actualizable de forma remota.
• Posibilidad de ampliaciones futuras mediante códigos PUK.

Alimentación, dimensiones y conformidad

• Alimentación: 230-240 Vac.
• Dimensiones frontal: 96 × 96 mm.
• Conformidad: EN 50470-1 y EN 50470-3.

Especificaciones técnicas

• Modelo: FEMTO PRO 96 F (Código PFA69-FB102-EM0).
• Aplicación: Medida de energía, armónicos y análisis de calidad de potencia en configuración mono/trifásica (hasta 3 líneas monofásicas).
• Precisión: Clase 1 (con TA flexibles).
• TA soportados: TA de apertura flexibles serie FCTS (TA no incluidos), fondo de escala hasta 4000 A.
• Parámetros medidos: THD, TDD, corrientes de línea y neutro, tensiones de fase, energía activa por fase, valores máximos/mínimos de tensión, corriente y potencia.
• Análisis armónico: componentes armónicos hasta el 31.º orden en tiempo real.
• Datalogger: almacena contadores de energía totales y por fase y eventos de tensión (cortes, sags, swells).
• Alarmas: 8 alarmas configurables, 4 tiempos de funcionamiento.
• Pantalla: LCD gráfica; LED de calibración presente.
• Comunicación: Modbus-RTU RS485.
• Firmware: actualizable de forma remota; ampliaciones mediante códigos PUK.
• Dimensiones frontal: 96 × 96 mm.
• Alimentación: 230-240 Vac.
• Normativa: Conforme EN 50470-1 y EN 50470-3.
