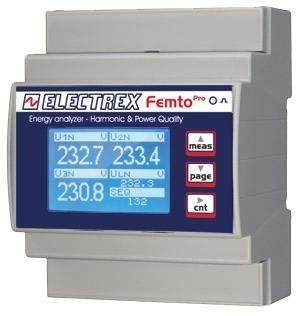

Analizador de vigilancia PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4 5A CLAMP

de red eléctricaindustrialde potencia

Nombre del producto
PFA64-1H102-E00 FEMTO PRO D4 pinza 5A RS485 230-240V

Descripción
Analizador de energía para armónicos y calidad de potencia, para sistemas monofásicos y trifásicos (hasta 3 líneas monofásicas) con clase de precisión 0.5S. Conexión mediante transformadores de corriente (TA) tipo pinza ../5A o ../1A (TAs no incluidos). Mide THD y TDD en tensión y corriente, corriente de neutro, Vmax/Vmin, Imax, Pmax y energía activa por fase. Realiza análisis armónico unitario en tiempo real hasta el orden 31 sobre las 3 tensiones de fase y las 3 corrientes de línea. Detección y configuración de secuencia de fases, cuatro temporizadores de funcionamiento y ocho alarmas configurables con soporte de lógicas complejas. Pantalla LCD gráfica y LED de calibración. Comunicación Modbus-RTU vía RS485. Firmware actualizable remotamente y ampliable mediante códigos PUK. Montaje en riel DIN (4 módulos) con bornes de tornillo. Alimentación: 230–240 VAC. Cumple con EN 50470-1 y EN 50470-3.

Características principales

• Análisis de armónicos y calidad de potencia hasta el 31º armónico (análisis armónico unitario en tiempo real)
• Mide THD y TDD en tensión y corriente
• Medición de corriente de neutro
• Monitorización de tensión máxima y mínima (Vmax/Vmin)
• Monitorización de corriente y potencia máximas (Imax, Pmax)
• Medición de energía activa por fase
• Detección y configuración de secuencia de fases
• 4 temporizadores de funcionamiento
• 8 alarmas configurables con soporte de lógicas complejas
• Pantalla LCD gráfica y LED de calibración
• Comunicación Modbus-RTU sobre RS485
• Firmware actualizable remotamente; ampliable mediante códigos PUK
• Montaje en riel DIN (4 módulos) con bornes de tornillo
• Alimentación: 230–240 VAC

Especificaciones técnicas

• Familia de producto: FEMTO PRO D4
• Código: PFA64-1H102-E00
• Tipo: Analizador de armónicos y calidad de energía (mono/trifásico, hasta 3 líneas monofásicas)
• Clase de precisión: 0.5S
• Conexión TA: versión pinza para ../5A (también compatible ../1A; TAs no incluidos)
• Análisis armónico: hasta el 31º orden (análisis unitario en tiempo real)
• Parámetros medidos: THD, TDD, corriente de neutro, Vmax, Vmin, Imax, Pmax, energía activa por fase
• Alarmas: 8 alarmas configurables; soporta lógicas complejas
• Temporizadores: 4
• Pantalla: LCD gráfica; LED de calibración
• Comunicación: Modbus-RTU sobre RS485
• Firmware: actualizable remotamente; ampliable mediante códigos PUK
• Montaje: riel DIN, 4 módulos; instalación con bornes de tornillo
• Alimentación: 230–240 VAC
• Normativa: EN 50470-1, EN 50470-3

Aplicaciones

• Monitorización energética industrial y gestión de calidad de la energía
• Auditorías energéticas y submedición en instalaciones comerciales
• Instalaciones renovables y monitorización de inversores
• Compañías eléctricas, cuadros de conmutación y salas de control
• Diagnóstico de armónicos y pruebas previas a la conformidad

Descargas y documentación
Hojas de datos, esquemas de conexión y manuales de instalación disponibles en PDF en el sitio web del fabricante/distribuidor.
