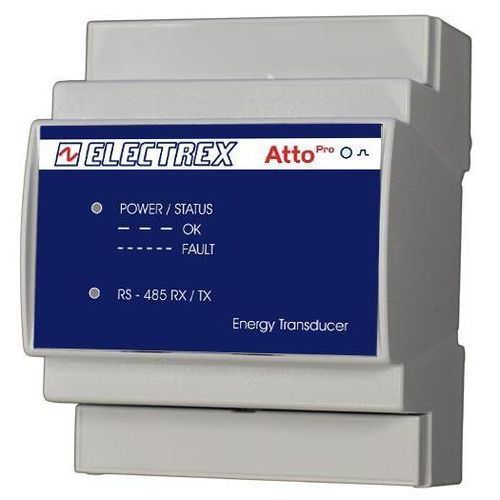

Analizador de red eléctrica PRA74-EH102-E00 ATTO PRO D4 ECT PLUG

eléctricopara redes eléctricas trifásicaspara redes eléctricas monofásicas

Descripción del producto
Analizador de energía monofásico y trifásico (hasta 3 líneas monofásicas) con clase de exactitud 0,5S. Diseñado para funcionar con transformadores de corriente ECT externos (no incluidos). Mide parámetros de tensión y corriente, incluido THD y TDD, corriente de neutro, tensión máxima y mínima, corriente y potencia máximas, y energía activa por fase. Realiza análisis de armónicos individuales hasta el 31.º orden en tiempo real sobre las tres tensiones de fase y las tres corrientes de línea. Incluye detección del orden de fases, cuatro temporizadores de funcionamiento y ocho alarmas configurables con soporte de lógicas complejas. LEDs para calibración de energía, estado y comunicación RS485. Comunicación Modbus-RTU por RS485. Firmware actualizable de forma remota y ampliable mediante códigos PUK. Montaje en carril DIN, 4 módulos; conexiones mediante bornes de tornillo. Alimentación 230-240 VAC. Cumple EN 50470-1 y EN 50470-3.

Características

• Mediciones monofásicas y trifásicas (hasta 3 líneas monofásicas)
• Clase de exactitud 0,5S
• Soporte para transformadores de corriente ECT externos (no incluidos)
• Mide THD y TDD en tensión y corriente
• Medición de corriente de neutro
• Monitoreo de tensión máx/mín, corriente máxima y potencia máxima
• Energía activa por fase
• Análisis de armónicos individuales hasta el 31.º orden en tiempo real
• Detección y configuración del orden de fases
• Cuatro temporizadores de funcionamiento
• Ocho alarmas configurables con soporte para lógica compleja
• Indicadores LED: calibración de energía, estado, comunicación RS485
• Comunicación Modbus-RTU por RS485
• Firmware actualizable de forma remota y expansión mediante códigos PUK
• Montaje en carril DIN (4 módulos) y conexiones por bornes de tornillo
• Alimentación 230-240 VAC

Especificaciones técnicas

• Familia de modelo: ATTO PRO D4
• Código de producto: PRA74-EH102-E00
• Configuraciones soportadas: Monofásico y trifásico (hasta 3 líneas monofásicas)
• Exactitud: Clase 0,5S
• Transformadores de corriente: ECT externos requeridos (ej. para 100 A: código PFAE000-09)
• Armónicos: Análisis de armónicos individuales hasta el 31.º orden para 3 tensiones de fase y 3 corrientes de línea (tiempo real)
• Medidas de calidad: THD y TDD en tensión y corriente
• Medidas adicionales: corriente de neutro, tensión máx/mín, corriente máx, potencia máx, energía activa por fase
• Temporizadores: 4 temporizadores de funcionamiento
• Alarmas: 8 alarmas configurables con soporte para lógica compleja
• LEDs: calibración energía, estado, comunicación RS485
• Protocolo de comunicación: Modbus-RTU por RS485
• Firmware: Actualizable de forma remota; ampliable vía códigos PUK
• Montaje: Carril DIN, 4 módulos
• Conexiones: Bornes de tornillo
• Alimentación: 230-240 VAC
• Normas: EN 50470-1, EN 50470-3
