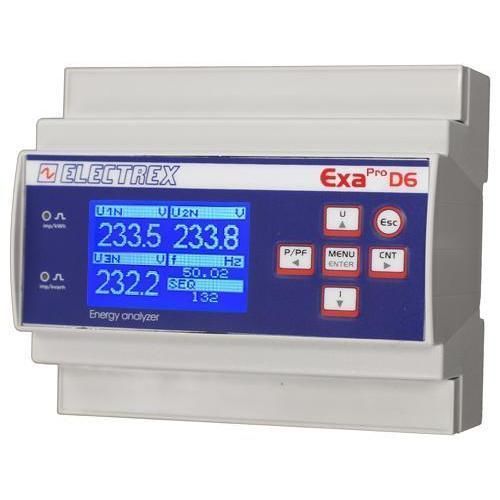

Analizador de vigilancia PFAE6-1H102-E00 EXA PRO D6 5A CLAMP

de red eléctricade red ACpara redes eléctricas trifásicas

Visión general
Analizador de armónicos y energía de la familia EXA PRO D6, diseñado para entornos industriales y adversos. Ofrece análisis armónico en tiempo real y medidas completas de calidad de la energía y energía activa en sistemas trifásicos. Montaje en riel DIN, ancho 6 módulos, alimentación 230–240 VAC.

Funciones clave y mediciones

• Análisis de armónicos por orden individual hasta el 31.º en tensiones trifásicas y tres corrientes de línea en tiempo real
• Medida de energía activa por fase
• Métricas de distorsión: THD (Total Harmonic Distortion) y TDD en tensión y corriente
• Monitorización del neutro: medición de la corriente de neutro
• Extremos y picos: tensión máx/mín, corriente máx y potencia máxima
• Gestión de fases: detección y configuración de la secuencia de fases
• Alarmas y lógica: ocho alarmas configurables con soporte para condiciones lógicas complejas
• Temporizadores: cuatro temporizadores de funcionamiento
• Pantalla e indicadores: pantalla LCD gráfica y LED de calibración
• Comunicaciones: Modbus-RTU sobre RS485; firmware actualizable de forma remota y ampliable mediante códigos PUK

Instalación y aspectos mecánicos

• Montaje en riel DIN
• Tamaño: 6 módulos
• Alimentación: 230–240 VAC
• Diseñado para entornos adversos

Conformidad

• Normas: EN 50470-1 y EN 50470-3

Documentación
Ficha técnica y manual de instalación (PDF) disponibles en el fabricante.

Código de producto
PFAE6-1H102-E00

Especificaciones técnicas

• Familia: EXA PRO D6
• Modelo: PFAE6-1H102-E00
• Clase de precisión: 0,5S
• Conexión de TC: ../5A o ../1A (TC no incluidos)
• Análisis armónico: hasta el 31.º orden, en tiempo real, tensiones trifásicas y tres corrientes de línea
• Parámetros medidos: THD, TDD, corriente de neutro, tensión máx/mín, corriente máx, potencia máx, energía activa por fase
• Detección y configuración de secuencia de fases
• Temporizadores: cuatro
• Alarmas: ocho alarmas configurables con soporte de lógica compleja
• Pantalla: LCD gráfica
• Indicador: LED de calibración
• Protocolo: Modbus-RTU (RS485)
• Firmware: actualizable remotamente; ampliable mediante códigos PUK
• Montaje: riel DIN
• Ancho: 6 módulos
• Alimentación: 230–240 VAC
• Entorno: diseñado para entornos adversos
• Conformidad: EN 50470-1, EN 50470-3
