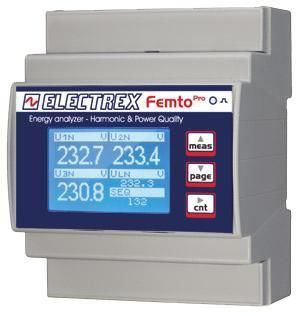

Analizador de vigilancia PFA64-EB1Z2-EMF FEMTO PRO D4 ECT CLAMP

de red eléctricapara redes eléctricas trifásicaspara redes eléctricas monofásicas

Descripción del producto
Analizador de energía Armónicos & Calidad. Analizador monofásico/trifásico (hasta 3 líneas monofásicas) con clase de precisión 0,5S. Diseñado para su uso con transformadores de corriente externos ECT (no incluidos) — ejemplo: 100A código modelo PFAE000-09. Mide THD y TDD en tensión y corriente, corriente neutra, tensión máxima y mínima, corriente y potencia máximas, y energía activa por fase.

Funcionalidad

• Análisis de armónicos individuales hasta el orden 31 en las tres tensiones de fase y las tres corrientes de línea en tiempo real.
• Registrador de datos integrado para almacenar cuatro componentes armónicas, contadores de energía totales y por fase, y valores medios, mínimos y máximos de tensión, corriente, potencia y frecuencia.
• Registra y almacena eventos de tensión (interrupciones, caídas y sobretensiones) para el análisis de la calidad de la energía.
• Detección y configuración de secuencia de fases.
• Cuatro temporizadores de funcionamiento y ocho alarmas configurables, con soporte para condiciones lógicas complejas.
• Pantalla gráfica LCD y LED de calibración para monitorización local e indicación de estado.
• Comunicación vía Modbus-RTU RS485.
• Puerto Bus SIO para integración de módulos de expansión Milli Pro I/O y Milli Pro Sensor (E/S adicionales y sensores ambientales).
• Firmware actualizable de forma remota y ampliable mediante códigos PUK para futuras actualizaciones incluso después de la instalación.

Mecánica e instalación
Montaje en riel DIN, 4 módulos. Instalación mediante bornes de tornillo. Alimentación: 230–240 VAC. Cumple con las normas EN 50470-1 y EN 50470-3.

Código de producto
Código PFA64-EB1Z2-EMF

Características / especificaciones técnicas

• Tipo de producto: Analizador de energía Harmónicos & Calidad
• Configuración: Mono/Trifásico (hasta 3 líneas monofásicas)
• Clase de precisión: 0,5S
• Transformadores de corriente: ECT externos (no incluidos) — ejemplo 100A (código modelo PFAE000-09)
• Armónicos: Análisis de armónicos individuales hasta el orden 31 (tensiones y corrientes de línea)
• Mediciones: THD, TDD (tensión y corriente), corriente neutra, tensión máx/mín, corriente máx, potencia, energía activa por fase
• Registrador de datos: registra cuatro componentes armónicas, contadores de energía (totales y por fase), valores medio/mín/máx de tensión, corriente, potencia, frecuencia
• Eventos: registra interrupciones de tensión, caídas y sobretensiones
• Protección/Detección: detección y configuración de la secuencia de fases
• Temporizadores y Alarmas: cuatro temporizadores; ocho alarmas configurables con lógica compleja
• Pantalla/Indicadores: pantalla gráfica LCD; LED de calibración
• Comunicaciones: Modbus-RTU sobre RS485; Bus SIO para módulos de expansión
• Firmware: actualizable de forma remota y ampliable vía códigos PUK
• Montaje: riel DIN, 4 módulos
• Conexión: instalación mediante bornes de tornillo
• Alimentación: 230–240 VAC
• Normas: EN 50470-1, EN 50470-3
