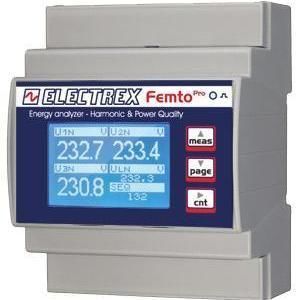

Analizador de vigilancia PRA64-EB1Z2-EMF FEMTO PRO D4 ECT PLUG

de red eléctricaindustrialde potencia

Descripción del producto
Analizador de energía de Armónicos y Calidad para sistemas monofásicos y trifásicos (hasta 3 líneas monofásicas). Clase de exactitud 0,5S; diseñado para su uso con transformadores de corriente externos ECT (no incluidos). Análisis armónico por orden en tiempo real hasta el 31.º orden sobre tensiones de fase y corrientes de línea. Registrador de datos integrado, grabador de eventos de tensión (interrupciones, caídas y elevaciones), detección de secuencia de fases, cuatro temporizadores y ocho alarmas configurables. Pantalla gráfica LCD y LED de calibración. Comunicación Modbus-RTU (RS485) y bus SIO para módulos de expansión Milli Pro. Montaje en carril DIN, 4 módulos. Alimentación 230–240 VAC.

Funciones principales

• Mide THD y TDD en tensión y corriente
• Mide corriente de neutro, tensión máxima/mínima, corriente y potencia máximas
• Medición de energía activa por fase y contadores de energía totales
• Análisis armónico por orden hasta 31.º orden en tiempo real
• Registrador de datos integrado para componentes armónicos y valores estadísticos (media/min/max)
• Registro de eventos de tensión: interrupciones, sags y swells
• Detección y configuración de la secuencia de fases
• 4 temporizadores operativos y 8 alarmas configurables con soporte de lógica compleja
• Pantalla LCD gráfica y LED de calibración
• Firmware actualizable remotamente mediante códigos PUK

Especificaciones técnicas

• Código de producto: PRA64-EB1Z2-EMF
• Modelo: FEMTO PRO D4
• Tipo: Analizador de energía Armónicos y Calidad (mono/trifásico, hasta 3 líneas monofásicas)
• Clase de exactitud: 0,5S
• Transformadores de corriente externos: ECT requeridos (no incluidos), ejemplo 100 A código PFAE000-09
• Análisis armónico: por orden hasta 31.º orden en 3 tensiones de fase y 3 corrientes de línea (tiempo real)
• Parámetros medidos: THD, TDD, tensión, corriente, corriente de neutro, potencia, energía activa, valores medio/min/max, frecuencia
• Registrador de datos: componentes armónicos, contadores de energía totales y por fase, valores estadísticos
• Registro de eventos: interrupciones de tensión, sags, swells
• Temporizadores y alarmas: 4 temporizadores; 8 alarmas configurables con lógica compleja
• Comunicación: Modbus-RTU (RS485); Bus SIO para módulos Milli Pro I/O y Milli Pro Sensor
• Pantalla: LCD gráfica; indicador: LED de calibración
• Firmware: actualizable de forma remota y ampliable mediante códigos PUK
• Montaje: carril DIN, 4 módulos
• Conexiones: conectores RJ45 y bornes extraíbles
• Alimentación: 230–240 VAC
• Normas: EN 50470-1, EN 50470-3
