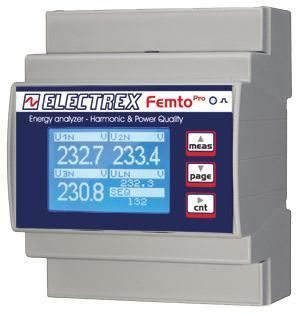

Analizador de red eléctrica PRA64-EB102-EM0 FEMTO PRO D4 ECT PLUG

de red ACde potenciade tensión

Descripción general
Analizador de energía Armónicos y Calidad de Potencia para sistemas monofásicos y trifásicos (hasta 3 líneas monofásicas). Código PRA64-EB102-EM0, nombre comercial FEMTO PRO D4 ECT PLUG RS485 H PQ LOG ENERGY. Clase de precisión 0,5S (incluye transformadores de corriente ECT externos, no incluidos; p.ej. 100A PFAE000-09). Mide THD y TDD en tensión y corriente, corriente de neutro, tensiones máximas/mínimas, corriente y potencia máximas y energía activa por fase. Realiza análisis armónico por orden hasta el 31.º para las 3 tensiones de fase y las 3 corrientes de línea en tiempo real. Registrador de datos integrado para contadores de energía totales y por fase y eventos de tensión (interrupciones, bajadas y elevaciones). Detección y configuración de secuencia de fases. Cuatro temporizadores de funcionamiento y ocho alarmas configurables con soporte de lógica compleja. Pantalla gráfica LCD y LED de calibración. Comunicación Modbus-RTU sobre RS485. Firmware actualizable de forma remota y ampliable mediante códigos PUK. Montaje sobre carril DIN, 4 módulos. Instalación mediante conectores RJ45 y bornes desmontables. Alimentación 230–240 VAC. Cumple EN 50470-1 y EN 50470-3.

Funciones principales

• Analizador Armónicos y Calidad de Potencia para mono-/trifásico (hasta 3 líneas monofásicas)
• Clase de precisión 0,5S (con ECT externos)
• Análisis armónico por orden hasta el 31.º (tiempo real) para 3 tensiones de fase y 3 corrientes de línea
• Medidas: THD, TDD (tensión & corriente), corriente de neutro, tensión máx/mín, corriente y potencia máx, energía activa por fase
• Registrador de datos integrado para contadores de energía y registro de eventos de tensión (interrupciones, bajadas, elevaciones)
• 4 temporizadores y 8 alarmas configurables con lógica compleja
• Pantalla gráfica LCD y LED de calibración
• Comunicación Modbus-RTU sobre RS485; firmware actualizable de forma remota; ampliable vía códigos PUK

Instalación y hardware
Montaje en carril DIN ocupando 4 módulos. Conexión mediante conectores RJ45 y bornes desmontables. Requiere transformadores de corriente ECT externos (no incluidos); ejemplo: 100A código PFAE000-09. Alimentación 230–240 VAC.

Especificaciones técnicas

• Tipo: Analizador de energía Armónicos y Calidad de Potencia
• Fases soportadas: Mono y Trifásico (hasta 3 líneas monofásicas)
• Clase de precisión: 0,5S
• Transformadores de corriente: ECT externos (no incluidos); ej. 100A PFAE000-09
• Análisis armónico: por orden hasta 31.º en 3 tensiones de fase y 3 corrientes de línea (tiempo real)
• Medidas: THD, TDD (tensión & corriente), corriente de neutro, tensión máx/mín, corriente y potencia máx, energía activa por fase
• Registrador: Integrado; registra contadores de energía totales y por fase y eventos de tensión (interrupciones, bajadas, elevaciones)
• Temporizadores & Alarmas: 4 temporizadores; 8 alarmas configurables con soporte de lógica compleja
• Pantalla & Indicadores: LCD gráfico; LED de calibración
• Comunicaciones: Modbus-RTU sobre RS485
• Firmware: Actualizable de forma remota; ampliable vía códigos PUK
• Montaje: Carril DIN, 4 módulos
• Conexiones: Conectores RJ45 y bornes desmontables
• Alimentación: 230–240 VAC
• Normas: EN 50470-1, EN 50470-3
