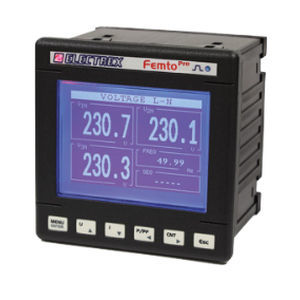

Analizador de señal PFA69-FB1Z2-EMF FEMTO PRO 96 F

de vigilanciade red eléctricapara redes eléctricas trifásicas

Panorámica
FEMTO PRO 96 F PFA69-FB1Z2-EMF es un analizador Harmonic & Power Quality para sistemas mono-/trifásicos (hasta 3 líneas monofásicas). Precisión global clase 1 (FEMTO PRO F + TC flexibles de apertura). Diseñado para uso con TC flexibles de apertura serie FCTS (no incluidos); fondo de escala configurable hasta 4000 A.

Funciones de medida

• Medición de THD y TDD en tensión y corriente
• Medición de corriente de neutro
• Detección de tensión máxima y mínima
• Detección de corriente y potencia máximas
• Energía activa por fase
• Análisis armónico en tiempo real de armónicos individuales hasta el orden 31 para las 3 tensiones de fase y las 3 corrientes de línea

Registro y gestión de datos

• Datalogger integrado que almacena 4 componentes armónicas
• Almacenamiento de contadores de energía totales y por fase
• Registro de valores medios, mínimos y máximos de tensiones, corrientes, potencias y frecuencia
• Detección y registro de eventos de tensión (interrupciones, caídas y sobretensiones)

Configuración y alarmas

• Detección y configuración del orden de fases
• Cuatro franjas horarias de funcionamiento
• 8 alarmas configurables, incluidas lógicas complejas

Interfaces e integración

• Pantalla LCD gráfica
• LED de calibración
• Comunicación Modbus-RTU por RS485
• Puerto Bus SIO para integrar módulos de expansión Milli Pro I/O y Milli Pro sensor (E/S y/o sensores ambientales)
• Firmware actualizable de forma remota

Alimentación y dimensiones

• Tensión de alimentación: 230-240 Vac
• Dimensiones frontal/panel: 96×96 mm

Conformidad
Cumple con EN 50470-1 y EN 50470-3.

Características / especificaciones técnicas

• Código de producto: PFA69-FB1Z2-EMF
• Denominación comercial: FEMTO PRO 96 F
• Tipo: Analizador Harmonic & Power Quality (mono-/trifásico, hasta 3 líneas monofásicas)
• Clase de precisión global: Clase 1 (FEMTO PRO F + TC flexibles de apertura)
• TC recomendados: TC flexibles de apertura serie FCTS (no incluidos)
• Fondo de escala corriente configurable: hasta 4000 A
• Análisis armónico: hasta el 31º orden
• Datalogger: almacenamiento de 4 componentes armónicas, contadores de energía, valores medio/min/max
• Eventos de calidad de red: interrupciones, caídas, sobretensiones
• Alarmas: hasta 8 alarmas configurables, 4 franjas horarias
• Interfaces: Modbus-RTU (RS485), Puerto Bus SIO para módulos de expansión
• Pantalla: LCD gráfica
• Firmware: actualizable de forma remota
• Dimensiones panel: 96 × 96 mm
• Alimentación: 230-240 Vac
• Conformidad: EN 50470-1, EN 50470-3
