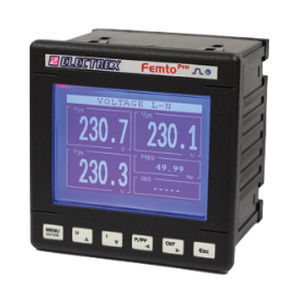

Analizador de red eléctrica FEMTO PRO 96 F

para redes eléctricas trifásicaspara redes eléctricas monofásicasde potencia

Código de producto
Cód. PFA69-F0102-E00

Descripción
Analizador de energía mono-trifásico (hasta 3 líneas monofásicas) con clase de precisión global 1 (Femto Pro F + TC flexibles). Diseñado para uso con transformadores de corriente flexibles abertura serie FCTS (no incluidos); fondo de escala configurable hasta 4000 A. Mide THD y TDD en tensión y corriente, corriente de neutro, tensión máxima y mínima, corriente y potencia máximas, y energía activa por fase. Detección y configuración del sentido de giro de las fases. Cuatro tiempos de funcionamiento y 8 alarmas configurables con lógicas complejas.

Características principales

• Medición monofásica y trifásica (hasta 3 líneas monofásicas)
• Clase de precisión global 1 (con TC flexibles)
• Compatible con TC flexibles de apertura serie FCTS (TC no incluidos)
• Fondo de escala configurable hasta 4000 A
• Medición de THD y TDD en tensión y corriente
• Medición de la corriente de neutro
• Detección de tensión máxima y mínima
• Detección de corriente y potencia máximas
• Medición de la energía activa por fase
• Detección y configuración del sentido de giro de las fases
• Cuatro tiempos de funcionamiento
• 8 alarmas configurables con lógicas complejas
• Pantalla gráfica LCD
• LED de calibración
• Comunicación Modbus-RTU RS485
• Firmware actualizable de forma remota; expansiones futuras mediante códigos PUK
• Dimensión frontal de panel 96×96 mm
• Alimentación 230-240 Vac
• Conforme a EN 50470-1 y EN 50470-3

Documentos disponibles
Ficha técnica e instrucciones de instalación (pdf) disponibles en el sitio web del fabricante.

Características / Especificaciones técnicas

• Tipo: Analizador de energía mono-trifásico
• Precisión: Clase 1 global (con TC flexibles)
• Tensiones medidas: tensión y parámetros asociados (incluidos THD/TDD)
• Corrientes medidas: corriente de fase y corriente de neutro; fondo de escala configurable hasta 4000 A con TC adecuados
• Parámetros calculados: energía activa por fase, potencia máxima, valores min/max de tensión
• Alarmas: 8 alarmas configurables (lógicas complejas soportadas)
• Comunicación: Modbus-RTU vía RS485
• Interfaz de usuario: pantalla gráfica LCD + LED de calibración
• Firmware: actualizable de forma remota; expansiones mediante códigos PUK
• Dimensiones panel: 96×96 mm (frontal)
• Alimentación: 230-240 Vac
• Estándares: EN 50470-1, EN 50470-3
• Accesorios: Compatible con TC flexibles de apertura serie FCTS (no incluidos)
