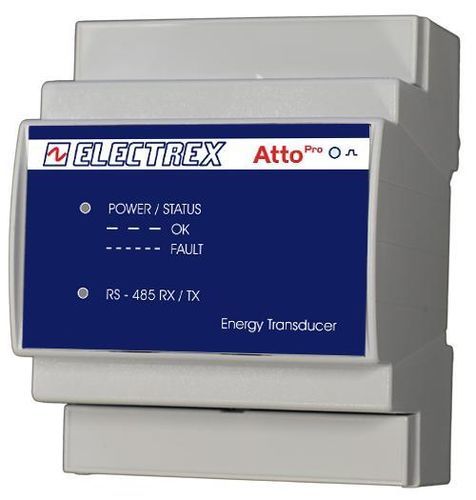

Analizador de red eléctrica PFA74-10102-E00 ATTO PRO D4 5A

para redes eléctricas trifásicaspara redes eléctricas monofásicasde potencia

Descripción del producto
Analizador de energía monofásico/trifásico (hasta 3 líneas monofásicas). Modelo PFA74-10102-E00 ATTO PRO D4. Clase de precisión 0,5S. Conexión mediante TC externos (5A o 1A, TC no incluidos). Mide parámetros armónicos y de perturbación en tensión y corriente y proporciona la energía activa por fase. Alimentación: 230–240 VAC. Cumplimiento: EN 50470-1, EN 50470-3.

Características

• Mide THD y TDD en tensión y corriente
• Medición de corriente de neutro
• Detección de tensión máxima y mínima
• Detección de corriente y potencia máximas
• Medición de energía activa por fase
• Detección del orden de fases y configuración de fases
• Cuatro temporizadores de funcionamiento
• Ocho alarmas configurables con soporte para lógicas complejas
• LED de calibración de energía
• LED de estado
• LED de comunicación RS485
• Comunicación vía Modbus-RTU por RS485
• Firmware actualizable de forma remota y ampliable mediante códigos PUK
• Montaje en carril DIN, ancho 4 módulos
• Instalación mediante bornes de tornillo

Especificaciones técnicas

• Tipo: Analizador de energía monofásico/trifásico (hasta 3 líneas monofásicas)
• Clase de precisión: 0,5S
• Entrada de corriente: mediante TC externos (5A o 1A, no incluidos)
• Parámetros medidos: THD, TDD, tensión, corriente, corriente de neutro, energía activa por fase, tensión max/min, corriente máxima, potencia máxima
• Funciones de fase: detección del orden de fases y ajustes configurables
• Temporizadores y alarmas: 4 temporizadores; 8 alarmas configurables con soporte de lógicas complejas
• Indicadores LED: LED calibración energía, LED estado, LED comunicación RS485
• Comunicación: Modbus-RTU por RS485
• Firmware: actualizable de forma remota; ampliaciones mediante códigos PUK
• Montaje: carril DIN; ancho 4 módulos
• Instalación: bornes de tornillo
• Alimentación: 230–240 VAC
• Normas: EN 50470-1, EN 50470-3
