Descripción general

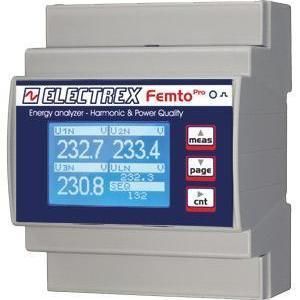

PFA64-1H102-E00 FEMTO PRO D4 es un analizador de energía y calidad de potencia para sistemas monofásicos y trifásicos (hasta 3 líneas monofásicas). Ofrece clase de precisión 0,5S y se conecta a transformadores de corriente externos (../5A o ../1A, TA no incluidos). El equipo mide THD y TDD en tensión y corriente, corriente de neutro, voltajes máximos y mínimos, corriente y potencia máximas, y energía activa por fase. Realiza análisis armónico por orden hasta el 31.º en tiempo real sobre las 3 tensiones de fase y las 3 corrientes de línea. Incluye detección del orden de fases, ajustes configurables de fase, pantalla LCD gráfica y LED de calibración. Comunicación Modbus-RTU por RS485. Firmware actualizable de forma remota y ampliable mediante códigos PUK. Montaje en carril DIN, 4 módulos; bornes de tornillo. Alimentación 230-240 VAC. Cumple EN 50470-1 y EN 50470-3.

Características clave

• Modelo / código: PFA64-1H102-E00
• Familia de producto: FEMTO PRO D4
• Medición monofásica y trifásica (hasta 3 líneas monofásicas)
• Clase de precisión 0,5S
• Conexión TA: ../5A o ../1A (TA externos no incluidos)
• Mide THD y TDD en tensión y corriente
• Mide corriente de neutro, voltajes máx/mín, corriente y potencia máx, energía activa por fase
• Análisis armónico en tiempo real hasta el 31.º orden en 3 tensiones de fase y 3 corrientes de línea
• Detección del orden de fases y ajustes de fase configurables
• Cuatro temporizadores de funcionamiento y ocho alarmas configurables con soporte de lógicas complejas
• Pantalla LCD gráfica y LED de calibración
• Comunicación: Modbus-RTU vía RS485
• Firmware actualizable remotamente y ampliable mediante códigos PUK
• Montaje: carril DIN, 4 módulos; instalación mediante bornes de tornillo
• Alimentación: 230-240 VAC
• Normas: EN 50470-1, EN 50470-3

Especificaciones técnicas

• Código de producto: PFA64-1H102-E00
• Nombre comercial: FEMTO PRO D4
• Tipo: Analizador Harmonic & Power Quality para sistemas mono- y trifásicos (hasta 3 líneas monofásicas)
• Clase de precisión: 0,5S
• Entrada TA: ../5A o ../1A (TA externos requeridos)
• Análisis armónico: hasta el 31.º orden en tiempo real
• Métricas de calidad de potencia: THD, TDD, corriente de neutro, voltajes máx/mín, corriente máx, potencia, energía activa por fase
• Funciones de fase: detección del orden de fases y ajustes configurables
• Temporizadores: cuatro temporizadores de funcionamiento
• Alarmas: ocho alarmas configurables con soporte de lógicas complejas
• Pantalla: LCD gráfica
• Indicador: LED de calibración
• Comunicaciones: Modbus-RTU por RS485
• Firmware/Ampliaciones: actualización remota y ampliaciones vía códigos PUK
• Montaje: carril DIN, ocupa 4 módulos
• Bornes: conexiones por tornillo
• Alimentación: 230-240 VAC
• Conformidad: EN 50470-1, EN 50470-3
