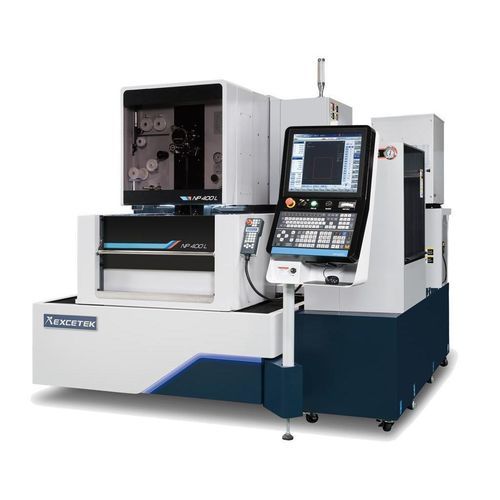

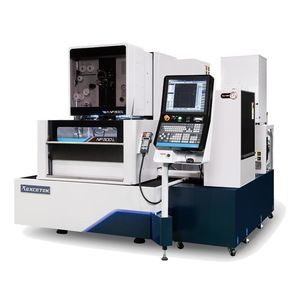

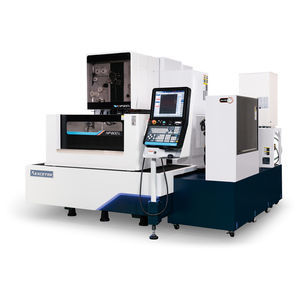

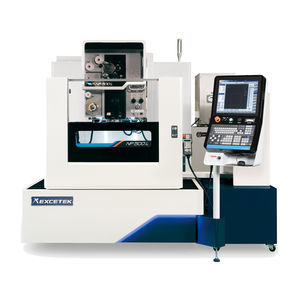

Máquina de electroerosión de hilo NP400L

wire EDMde precisiónCNC

Descripción breve Ejes X/Y : 400 x 300 mm Ejes U/V : 80 x 80 mm Eje Z : 220 mm Destacados

• Cumple con la conformidad TUV CE, tanto seguridad como diseño deseado con fácil operación.
• Diseño de puerta deslizante de alta precisión de EDM de alambre para ahorrar espacio de instalación y operación ligera.

Especificaciones Máquina de electroerosión por hilo de alta precisión NP400L (tipo sumergido) Tamaño máximo de la pieza de trabajo: 750 x 550 x 215 mm Diámetro del hilo: 0,15 - 0,3 mm Peso máx. de la pieza: 500 kg Número de ejes controlados: Motor lineal del eje XY, servomotor de CA del eje UV Z Recorrido de la mesa de X Y: 400 x 300 mm Ángulo de conicidad máximo: ±22° / 80 mm con guía de diamante ancha y boquilla Recorrido de los ejes U y V: 80 x 80 mm Dimensiones de la máquina: 2260 x 2525 x 2100 mm Recorrido del eje Z: 220 mm Peso de la máquina: 3050 kg Tanque dieléctrico Capacidad del depósito: 650 L Desionizador: auto Filtro de papel: 2 piezas Unidad de refrigeración: automática Estructura mecánica - Puntos clave Alta precisión

• El control inteligente de esquinas, el procesamiento de descarga estable y el circuito de superacabado (SFC) proporcionan una mayor precisión.

Eficiencia

• Módulo PDM, control de marca de precisión, sistema generador sin electrólisis (EF).

Rentabilidad

• Control de acceso inteligente, Reduce el consumo de cable, Precio económico.

Redes inteligentes

• Gestión de monitor remoto, conector de controlador, monitor de dispositivo portátil.

Automatización

• Enhebrado de hilo automático de alta velocidad, transferencia de la pieza de trabajo mediante brazo robótico, medición y corrección automática de la sonda.

Características de la máquina

• Diseño rígido en U, V
• Mesa de trabajo de acero inoxidable con dureza HRC 50°
• Fundición de la máquina diseñada en base al análisis FEA para aumentar la rigidez
• Base de la máquina con diseño extra ancho

Sistema de accionamiento del motor de eje lineal La máquina proporciona un control constante de la temperatura para mejorar la precisión del mecanizado reduciendo el calor del motor lineal. La circulación de agua reduce la temperatura generada por el motor lineal; alto empuje, alta eficiencia y bajo consumo de energía. Las características incluyen una regla digital de alta resolución de 0,1 μm y un controlador para un conformado de alta precisión y un acabado ultrafino. Mejora de la operatividad

• Panel HMI ergonómico líder en su clase, fácil de operar
• Función de posicionamiento de la pieza de trabajo, información de mantenimiento y diagnóstico, función de búsqueda de datos tecnológicos, interfaz gráfica y funciones útiles

Mesa de acero inoxidable endurecido de 4 lados

• Certificado porTUV para seguridad y diseño metálico
• Diseño de puerta deslizante eléctrica para ahorrar espacio de instalación y permitir un funcionamiento ligero

Enhebrado automático de cables

• Capacidad de roscado sumergido de 200 mm; roscado de 400 mm de espesor en el punto de rotura
• Sistema de roscado automático de alambre de alta velocidad: recocido y corte de alambre ~10 seg; roscado ~10 seg
• Diseño AWT fiable que permite un funcionamiento continuo sin personal las 24 horas; puede roscar desde el punto de rotura del alambre; la función de chorro de agua permite roscar piezas de trabajo de hasta 500 mm

Medición en línea y mecanizado de piezas múltiples

• Medición y calibración en línea antes del mecanizado para reducir el tiempo de calibración; la medición automática calibra el punto de referencia
• Medición directa en línea después del mecanizado para evitar errores de desmontaje/montaje
• Compensación automática de planitud y paralelismo 3D (AR), medición automática del punto de referencia, progresión automática a la siguiente pieza de trabajo

Tecnología de corte (mesa) Tipo | Sin control | Con control A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Accesorios Accesorios estándar

• Escala lineal del eje XY
• Hilo de latón x 1 carrete
• AWT
• Herramienta de sujeción x 1 juego
• Resina de intercambio iónico x 10 L
• Alineación vertical vertical x 1 juego
• Filtro de papel x 2 piezas
• Guía de diamante x 2 piezas
• Boquilla de lavado superior e inferior x 2 juegos
• Placas de energización x 2 piezas

Opciones

• Viga de sujeción
• Eje W
• AVR 15 KVA
• Alimentador Jumbo L-50A
• Transformador 15 KVA
• Servicio de mensajes cortos (SMS)
• Torre de señalización
• Sistema de monitorización a distancia
• Sistema de medición automática
• Circuito de superacabado

Características / especificaciones técnicas

• Modelo: NP400L
• Recorrido de la mesa (X x Y): 400 x 300 mm
• Recorrido de los ejes U y V: 80 x 80 mm
• Recorrido del eje Z: 220 mm
• Medida máx. de la pieza de trabajo: 750 x 550 x 215 mm
• Peso máx. de la pieza de trabajo: 500 kg
• Diámetro del hilo: 0,15 - 0.3 mm
• Ángulo cónico máximo: ±22° / 80 mm (con guía de diamante ancha y boquilla)
• Dimensiones de la máquina (ancho x fondo x alto): 2260 x 2525 x 2100 mm
• Peso de la máquina: 3050 kg
• Capacidad del depósito dieléctrico: 650 L
• Desionizador: automático
• Filtro de papel: 2 piezas
• Unidad de refrigeración: automática
