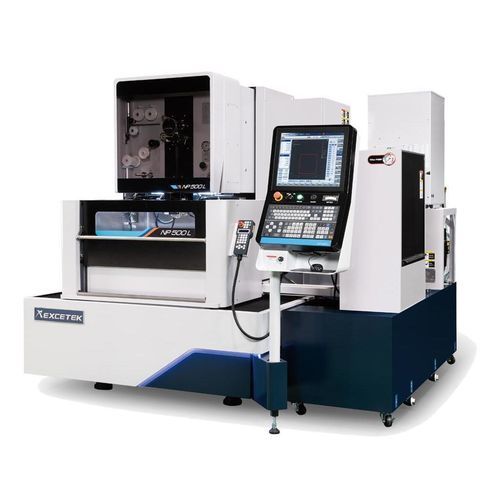

Máquina de electroerosión wire EDM NP500L

de precisiónCNC

Descripción breve Ejes X/Y : 500 x 300 mm Ejes U/V : 120 x 120 mm Eje Z : 310 mm Descripción general

• Cumple con la conformidad TUV CE, tanto seguridad como diseño deseado con fácil operación.

Especificaciones NP500L (Tipo sumergido) Tamaño máx. de la pieza de trabajo | 850 x 550 x 300 mm Diámetro del alambre | 0,15 - 0,3 mm Peso máx. de la pieza de trabajo | 600 kg Número de ejes controlados | Motor lineal eje XY, servomotor AC eje U/V Z Recorrido de la mesa de X Y | 500 x 300 mm Ángulo de conicidad máximo | ±26°/100mm con guía de diamante ancha y boquilla Recorrido de los ejes U y V | 120 x 120 mm Dimensiones de la máquina | 2590 x 2575 x 2165 mm Recorrido del eje Z | 310 mm Peso de la máquina | 3350 kg Tanque dieléctrico Capacidad del depósito | 750 L Desionizador | automático Filtro de papel | 2 piezas Enfriador automático Características

Estructura Mecánica

• Alta Precisión: Smart Corner Control, Procesamiento de descarga estable, Super Finish Circuit (SFC) proporcionan más precisión.
• Eficiencia: Módulo DPM, Control de marca de precisión, Sistema generador libre de electrólisis (EF).
• Coste efectivo: Control de acceso inteligente, Reducción del consumo de cable, Precio económico en cuestión.
• Inteligente conexión en red: Gestión de monitor remoto, Conector de controlador, Monitor de dispositivo portátil.
• Automatización: Enhebrado automático de alambre de alta velocidad, transferencia de la pieza de trabajo mediante brazo robótico, medición y corrección automática de la sonda.

Características de la máquina

• Diseño rígido en U, V
• Mesa de trabajo de acero inoxidable con dureza HRC 50°
• Fundición de la máquina diseñada en base al análisis FEA para aumentar la rigidez
• Base de la máquina con anchura extra

Sistema de accionamiento del motor de eje lineal La máquina proporciona un control constante de la temperatura para mejorar la precisión del mecanizado mediante la reducción del calor del motor lineal a través de la circulación de agua. Sus características incluyen una regla digital de alta resolución de 0,1 μm y un controlador para un conformado de alta precisión y un acabado ultrafino. Mejora de la operatividad

• Mesa de acero inoxidable endurecido de 4 lados: certificada según las normas TUV de seguridad y diseño de metal deseado.
• Diseño de puerta deslizante eléctrica para ahorrar espacio de instalación y permitir un funcionamiento ligero.

Interfaz Gráfica / Modo de Mecanizado Inteligente El panel HMI es fácil de operar utilizando tecnología ergonómica líder en su clase. Las funciones de mecanizado inteligente incluyen posicionamiento de la pieza de trabajo, información de mantenimiento y diagnóstico, función de búsqueda de datos de tecnología, interfaz gráfica y funciones útiles para apoyar la automatización. Enhebrado automático de hilo (AWT)

• Roscado por inmersión: 200 mm
• Roscado de 400 mm de espesor en punto de rotura
• Sistema de roscado automático de alambre de alta velocidad: para espesor de pieza 100 mm - recocido y corte de alambre: 10 seg; enhebrado: 10 seg
• AWT fiable: rosca desde el punto de rotura del alambre; la función de chorro de agua permite roscar piezas de hasta 500 mm

Sistema de medición en línea y mecanizado de piezas múltiples La medición en línea y la calibración antes del mecanizado reducen significativamente el tiempo de calibración. La medición automática calibra el punto de referencia con macrocomandos y mejora la precisión del mecanizado. Funciones de mecanizado de piezas múltiples: compensación automática de la planitud 3D de la pieza de trabajo, compensación automática del paralelismo (AR), medición automática del punto de referencia de mecanizado, procesamiento AWT y continuación automática a la siguiente pieza de trabajo. Tecnología de corte Tipo | Sin control | Con control A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Accesorios estándar

• Escala lineal del eje XY
• Hilo de latón x 1 carrete
• AWT
• Herramienta de sujeción x 1 juego
• Resina de intercambio iónico x 10L
• Alineación vertical vertical x 1 juego
• Filtro de papel x 2 piezas
• Guía de diamante x 2 piezas
• Boquilla de lavado superior e inferior x 2 juegos
• Placas de energización x 2 piezas

Opciones

• Viga de sujeción
• Eje W
• AVR 15KVA
• Alimentador Jumbo L-50A
• Transformador 15KVA
• Servicio de mensajes cortos (SMS)
• Torre de señales
• Sistema de monitorización a distancia
• Sistema de medición automática
• Circuito de superacabado

Características / especificaciones técnicas

• Modelo: NP500L (Tipo sumergido)
• Medida máx. de la pieza de trabajo: 850 x 550 x 300 mm
• Desplazamiento de la mesa (X x Y): 500 x 300 mm
• Desplazamiento de los ejes U y V: 120 x 120 mm
• Desplazamiento del eje Z: 310 mm
• Diámetro del hilo: 0,15 - 0,3 mm
• Peso máx. de la pieza de trabajo: 600 kg
• Número de ejes controlados: Motor lineal del eje XY; servomotor de CA del eje U/V Z
• Ángulo cónico máximo: ±26°/100 mm (con guía de diamante ancha y boquilla)
• Dimensiones de la máquina (L x A x A): 2590 x 2575 x 2165 mm
• Peso de la máquina: 3350 kg
• Capacidad del depósito dieléctrico: 750 L
• Desionizador: automático
• Filtro de papel: 2 piezas
• Unidad enfriadora: automática
• Accesorios estándar y opciones disponibles según la lista anterior
