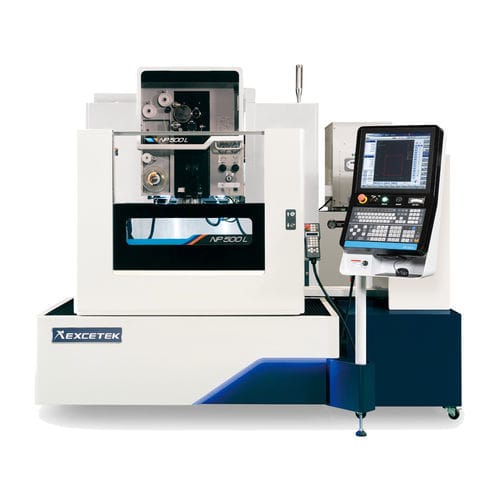

Máquina de electroerosión de hilo NP500L CE

wire EDMde precisiónCNC

Descripción del producto
El NP500L CE es una máquina de electroerosión por hilo de tipo sumergido, diseñada para el corte de contornos metálicos con alta precisión, manejo sencillo y conformidad TUV CE.

Recorridos básicos de la máquina

• Ejes X/Y: 500 x 300 mm
• Ejes U/V: 120 x 120 mm
• Eje Z: 310 mm

Características

• Alta precisión: Smart Corner Control, procesamiento de descarga estable, Super Finish Circuit (SFC) para mejorar exactitud y acabado superficial.
• Eficiencia: módulo DPM, control de marcas de precisión, sistema Electrolysis Free (EF) para optimizar ciclos de corte.
• Control de costes: control de acceso inteligente, reducción del consumo de hilo y operación económica.
• Conectividad: monitorización y gestión remota, conector de controladora y monitor en dispositivo portátil.
• Automatización: Enhebrado automático de hilo (AWT) de alta velocidad, transferencia de pieza por robot, medición y corrección automática mediante sonda.
• Estructura mecánica: diseño de celosía rígida U/V; mesa de acero inoxidable templada (HRC 50°); piezas fundidas diseñadas por FEA y base de máquina sobredimensionada para mayor rigidez.

Enhebrado automático de hilo

• AWT de alta velocidad: recocido y corte del hilo ~10 s; enhebrado ~10 s.
• Enhebrado sumergido hasta 200 mm; enhebrado desde punto de rotura en espesores de 400 mm; admite operación continua 24 h sin supervisión; función de chorro de agua para enhebrado hasta 500 mm.

Medición en línea y automatización

• Medición y calibración en línea antes del mecanizado para reducir el tiempo de puesta a punto; calibración automática de punto de referencia mediante macros.
• Mecanizado multi-pieza: compensación automática de planitud 3D y paralelismo (AR), medición automática de punto de referencia, AWT y continuación automática a la siguiente pieza.
• Aplicaciones de medición automática: medición de inclinación, corrección AR, calibración de punto de referencia, medición post-proceso sobre mesa para evitar errores de desmontaje/montaje; informes de medición exportables.

Tecnología de corte (tabla)

• Tipo A: Sin control 0 | Con control 0
• Tipo B: Sin control 0 ~ -2 µm | Con control -8 ~ -10 µm
• Tipo C: Sin control 0 | Con control 0
• Tipo D: Sin control 0 ~ -2 µm | Con control -8 ~ -10 µm

Accesorios estándar

• Escala lineal eje XY
• Hilo de latón x 1 bobina
• AWT (Auto Wire Threading)
• Herramienta de sujeción x 1 juego
• Resina de intercambio iónico x 10 L
• Plantilla de alineación vertical x 1 juego
• Filtro de papel x 2 pcs
• Guía de diamante x 2 pcs
• Boquillas de lavado superior e inferior x 2 juegos
• Placas de energización x 2 pcs

Opciones

• Pértiga de sujeción
• Eje W
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformador 15 KVA
• Servicio de mensajes cortos (SMS)
• Torre de señalización
• Sistema de monitor remoto
• Sistema de medición automática
• Super Finish Circuit

Depósito dieléctrico

• Capacidad del depósito: 750 L
• Desionizador: automático
• Filtro de papel: 2 pcs
• Unidad de refrigeración: automática

Control y usabilidad

• Panel HMI gráfico con diseño ergonómico; función de búsqueda de datos tecnológicos, información de mantenimiento y diagnóstico, funciones de posicionamiento de la pieza.
• Sistema de accionamiento con motor de husillo lineal y circulación de agua para control de temperatura; regla digital de alta resolución 0,1 μm y controlador para acabados ultra-finos.
• Mesa de acero inoxidable endurecida en 4 caras con certificación TUV; puerta deslizante motorizada para ahorrar espacio de instalación y facilitar la operación.

Especificaciones técnicas

• Modelo: NP500L CE (Tipo sumergido)
• Tamaño máximo de pieza: 850 x 550 x 300 mm
• Diámetro del hilo: 0.15 - 0.3 mm
• Peso máximo de la pieza: 600 kg
• Ejes controlados: motor lineal en XY; servomotores AC en U/V/Z (eje Z servomotor AC)
• Recorrido mesa (X Y): 500 x 300 mm
• Ángulo de conicidad máximo: ±26° / 100 mm con guía de diamante ancha y boquilla
• Recorrido U & V: 120 x 120 mm
• Dimensiones máquina: 2590 x 2575 x 2165 mm
• Recorrido Z: 310 mm
• Peso máquina: 3350 kg
• Capacidad del depósito dieléctrico: 750 L
• Desionizador: automático
• Filtros de papel: 2 pcs
• Unidad de refrigeración: automática
